Ekran LCD 4.3″ do BMS SMART JK do wielu BMS

Ekran dotykowy LCD do BMS SMART JK z serii „Inverter”

Ekran przeznaczony wyłącznie do BMS JK Inverter z gniazdem UART (od wersji V19) umożliwia monitoring aktualnego stanu parametrów pakietu.

Ekran nie współpracuje z innymi BMS JK.

W przeciwieństwie do tradycyjnego ekranu JK 4,3″, ekran podłączony jest do osobnego gniazda UART i nie jest wyposazony w swój wyłącznik. Do wyłączania BMS stosuje się wyłącznik z kompletu BMS.

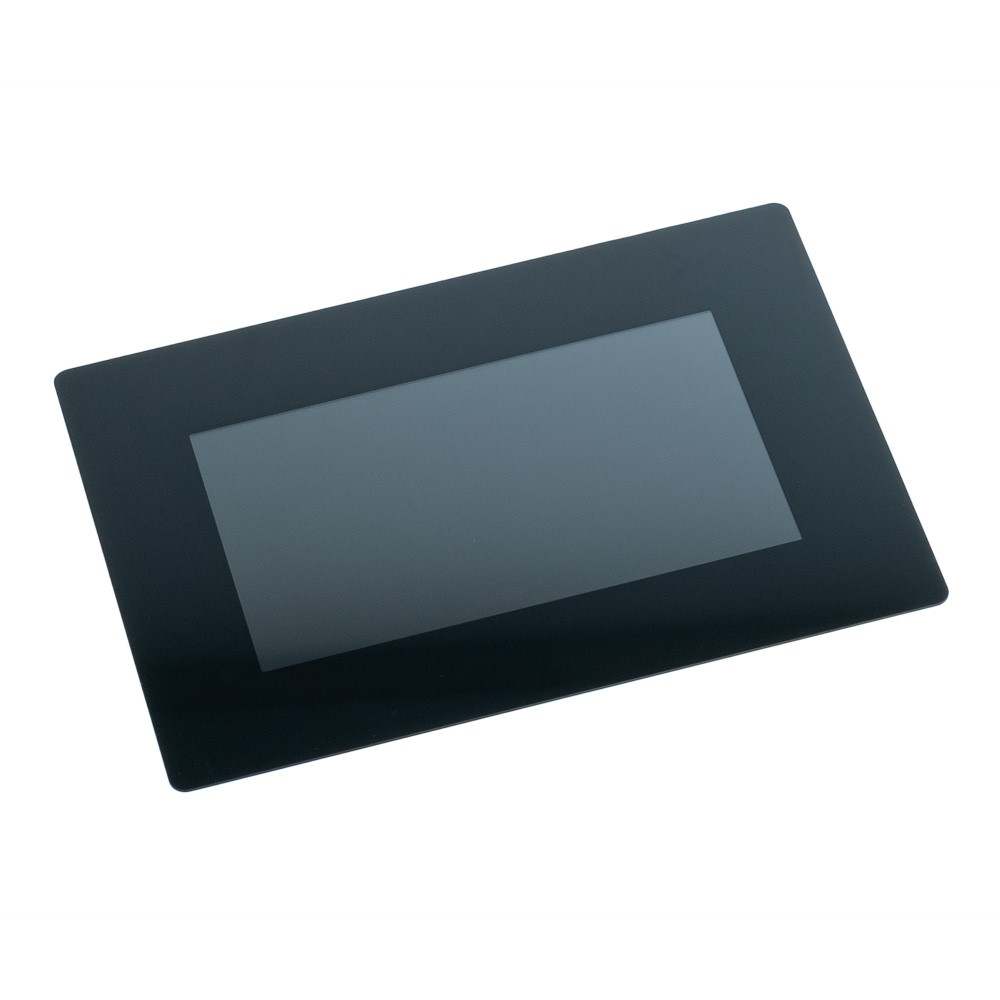

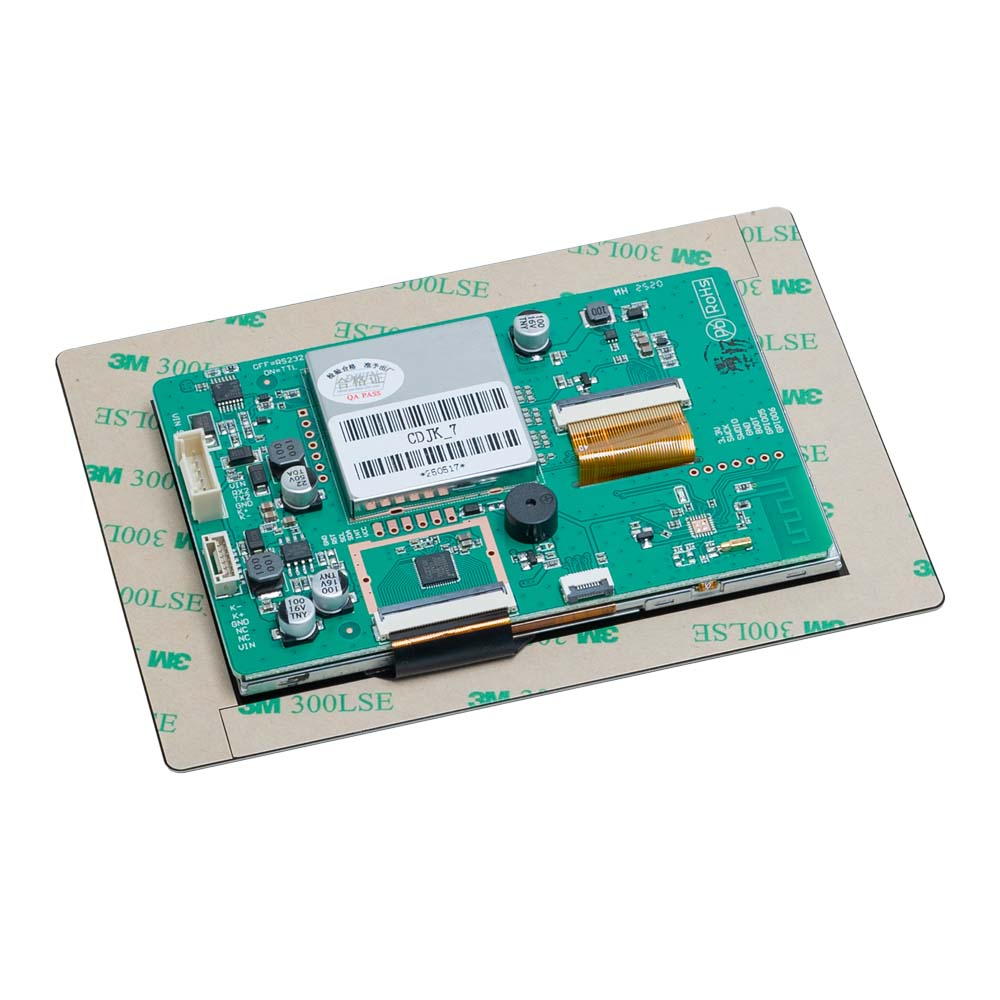

Ekran mocowany jest za pomocą taśmy samoprzylepnej. Ponieważ część wewnętrzna jest mniejsza niż w tradycyjnych ekranach JK 4,3″ można go zamocować w otworach obudów przygotowanych do poprzedniej wersji.

W kolejnych zakładkach można obserwować ogólne parametry pakietu:

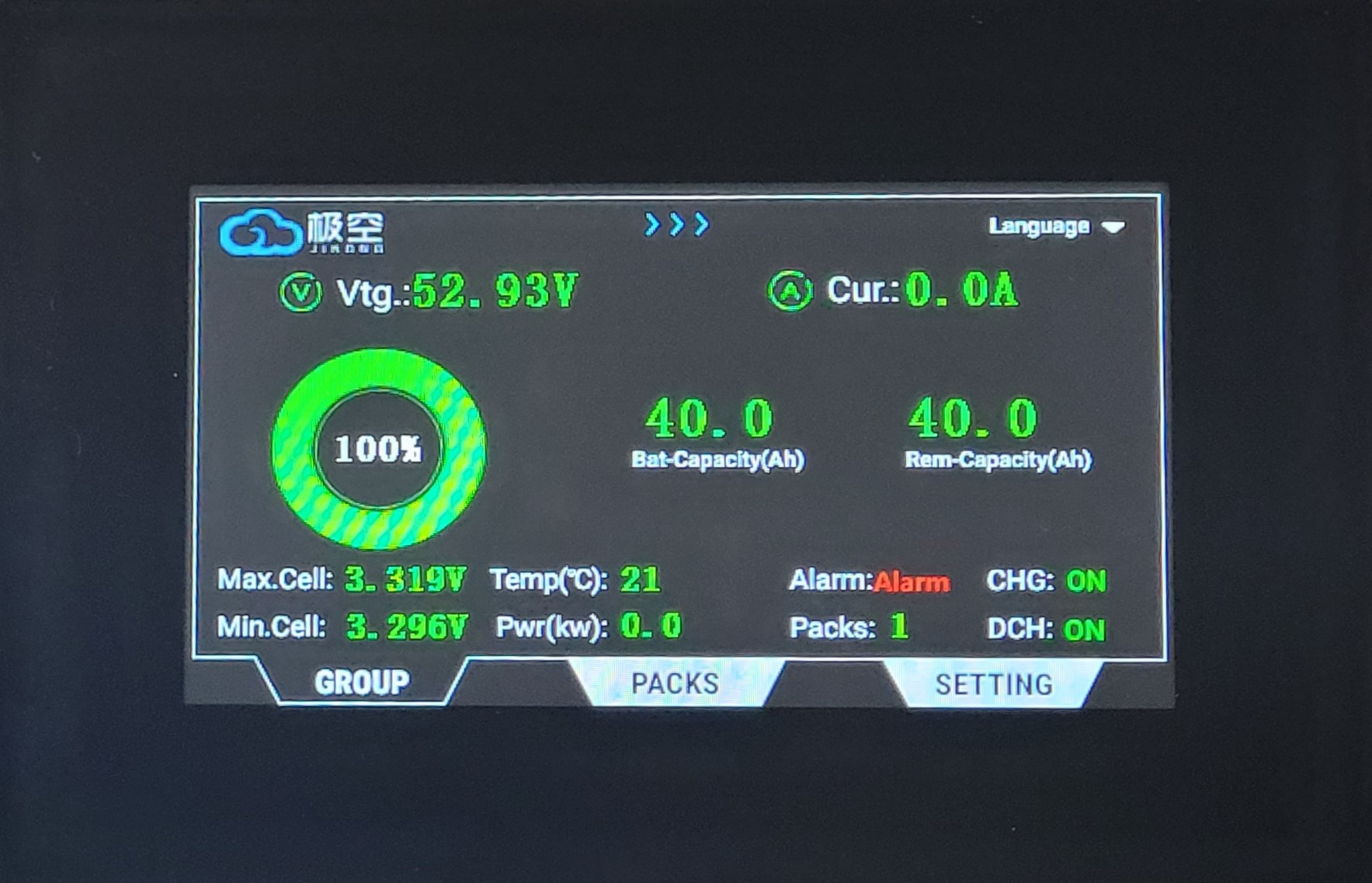

• Ekran 1 -stan naładowania, napięcie, prąd ładowania lub rozładowania, stan balansera

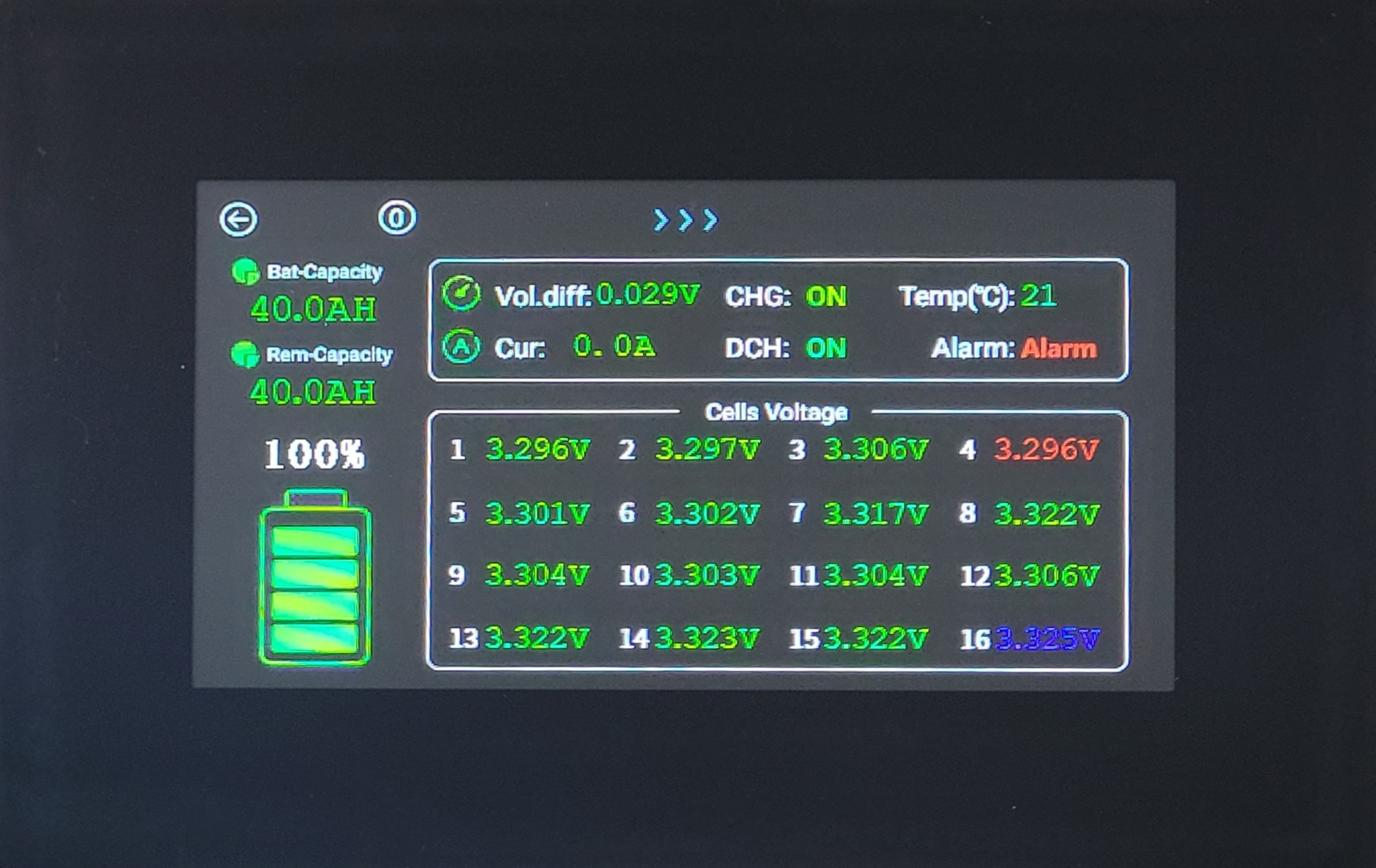

• Ekran 2 -napięcia poszczególnych ogniw

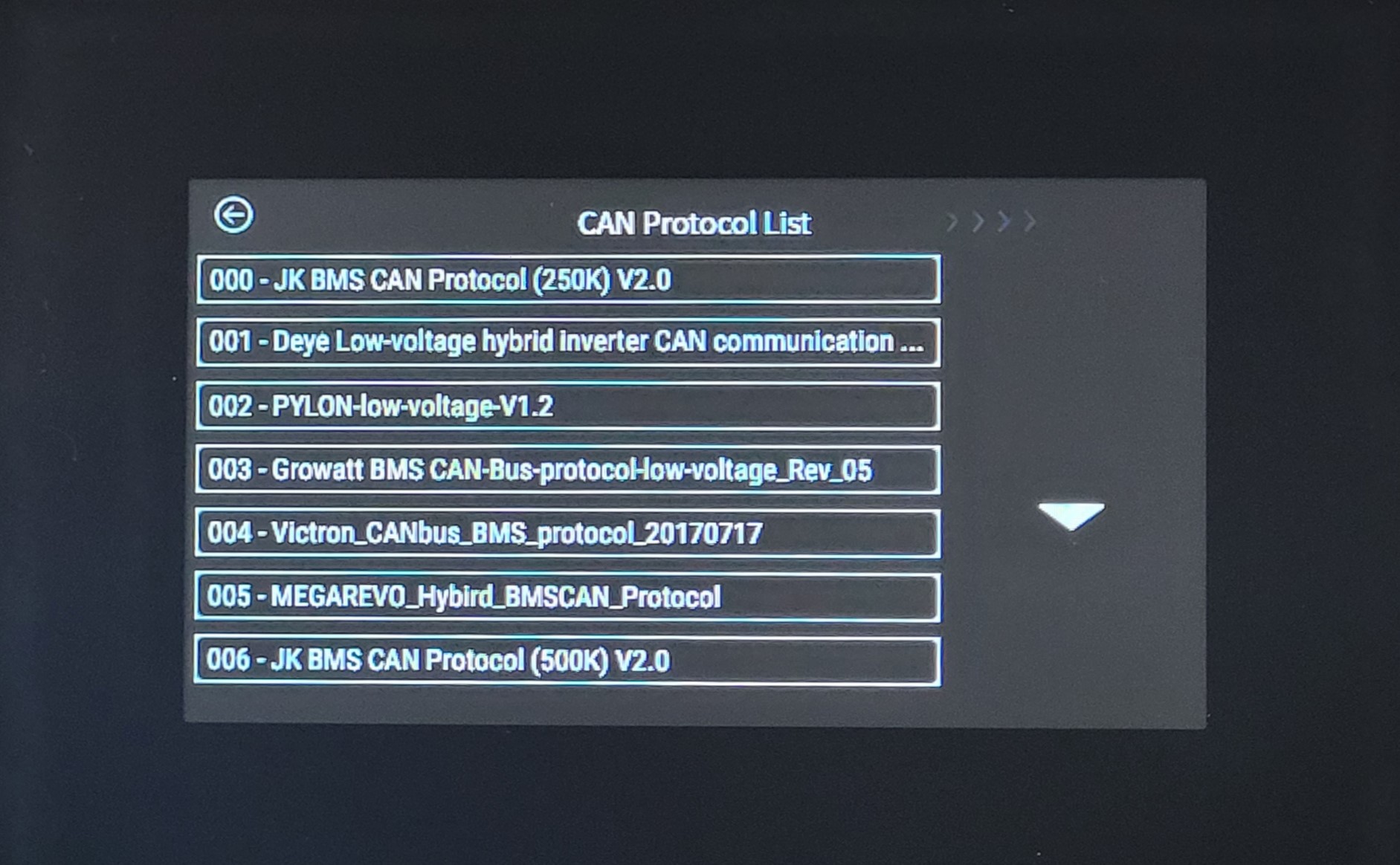

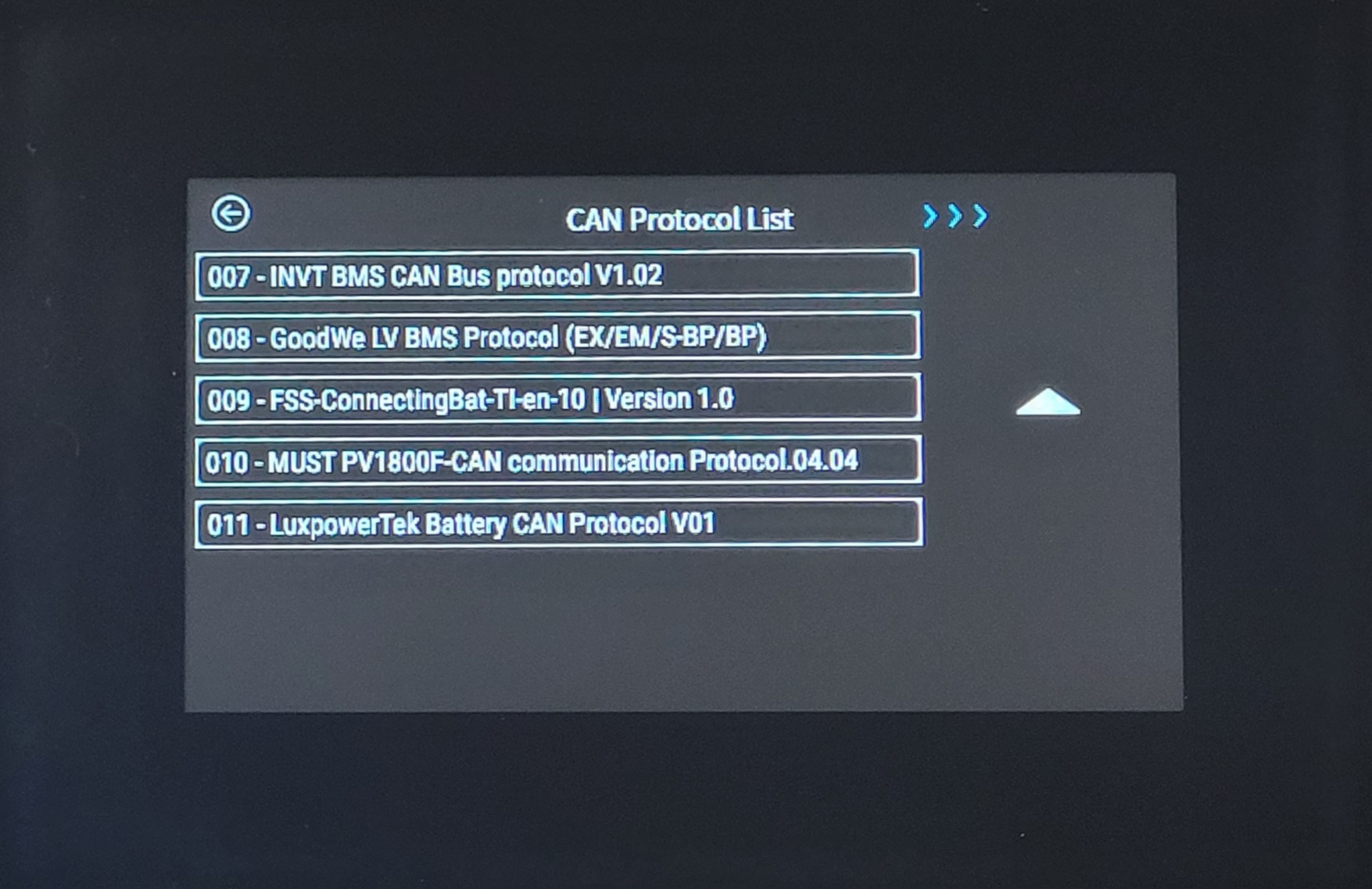

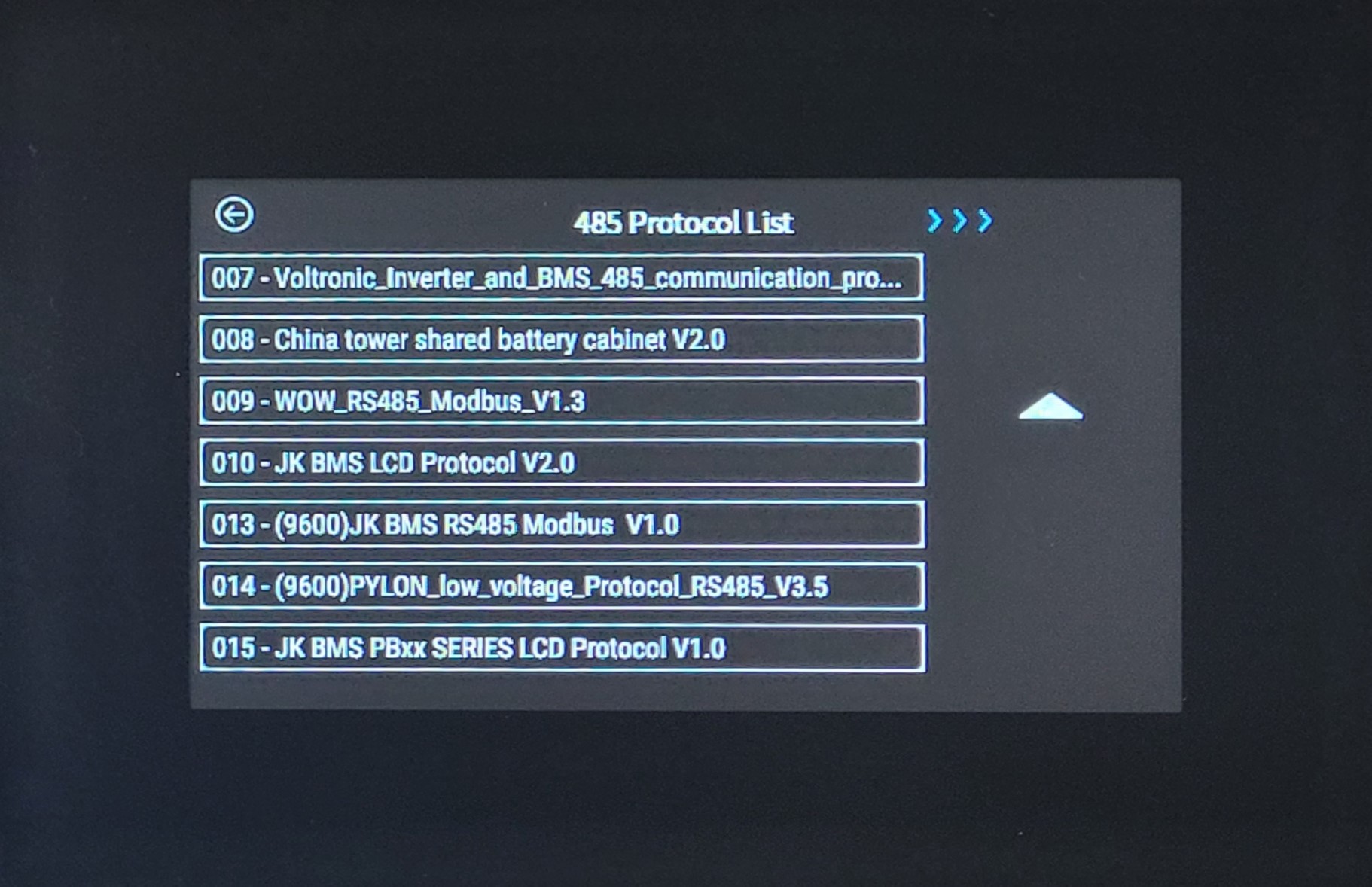

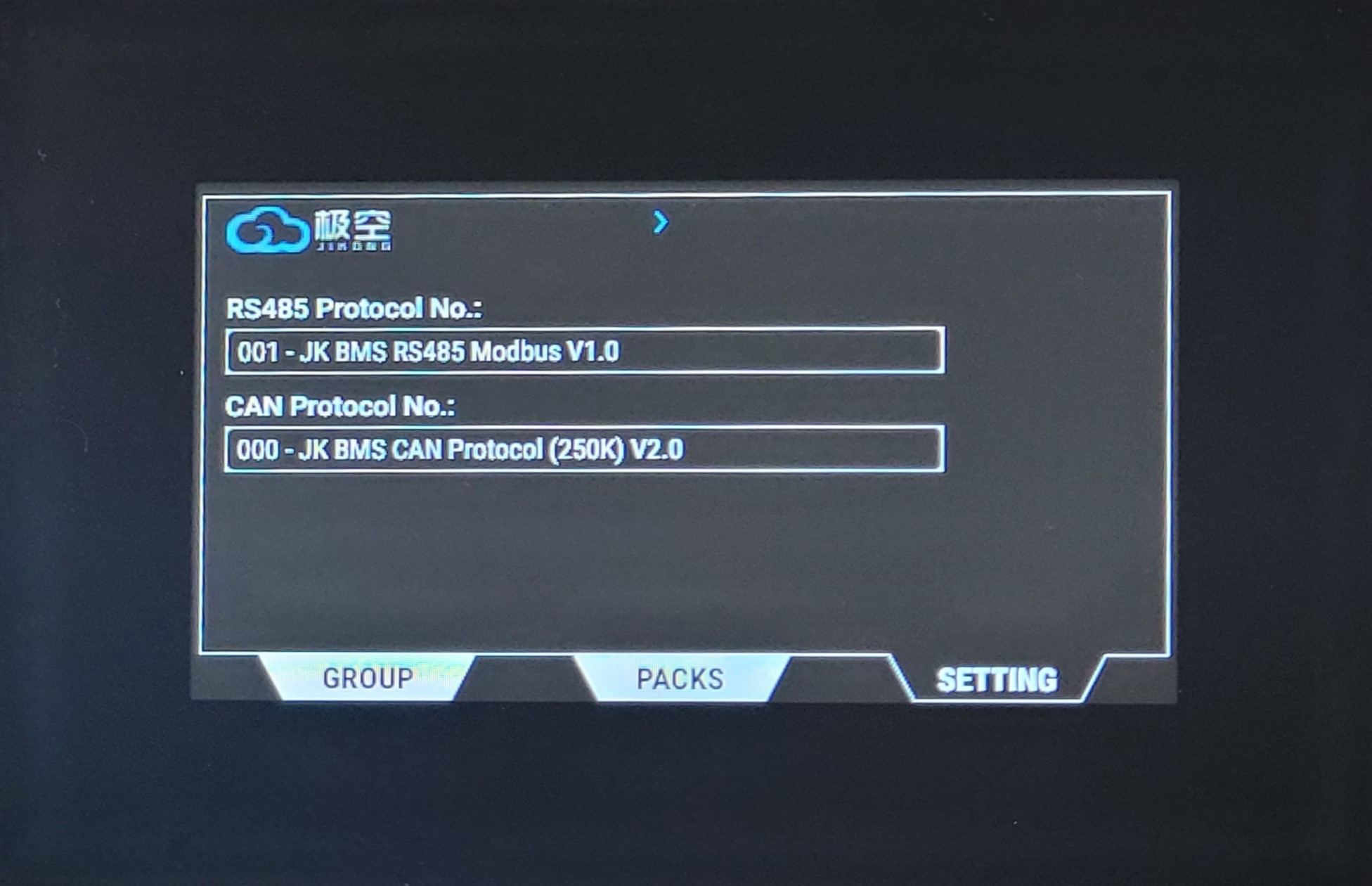

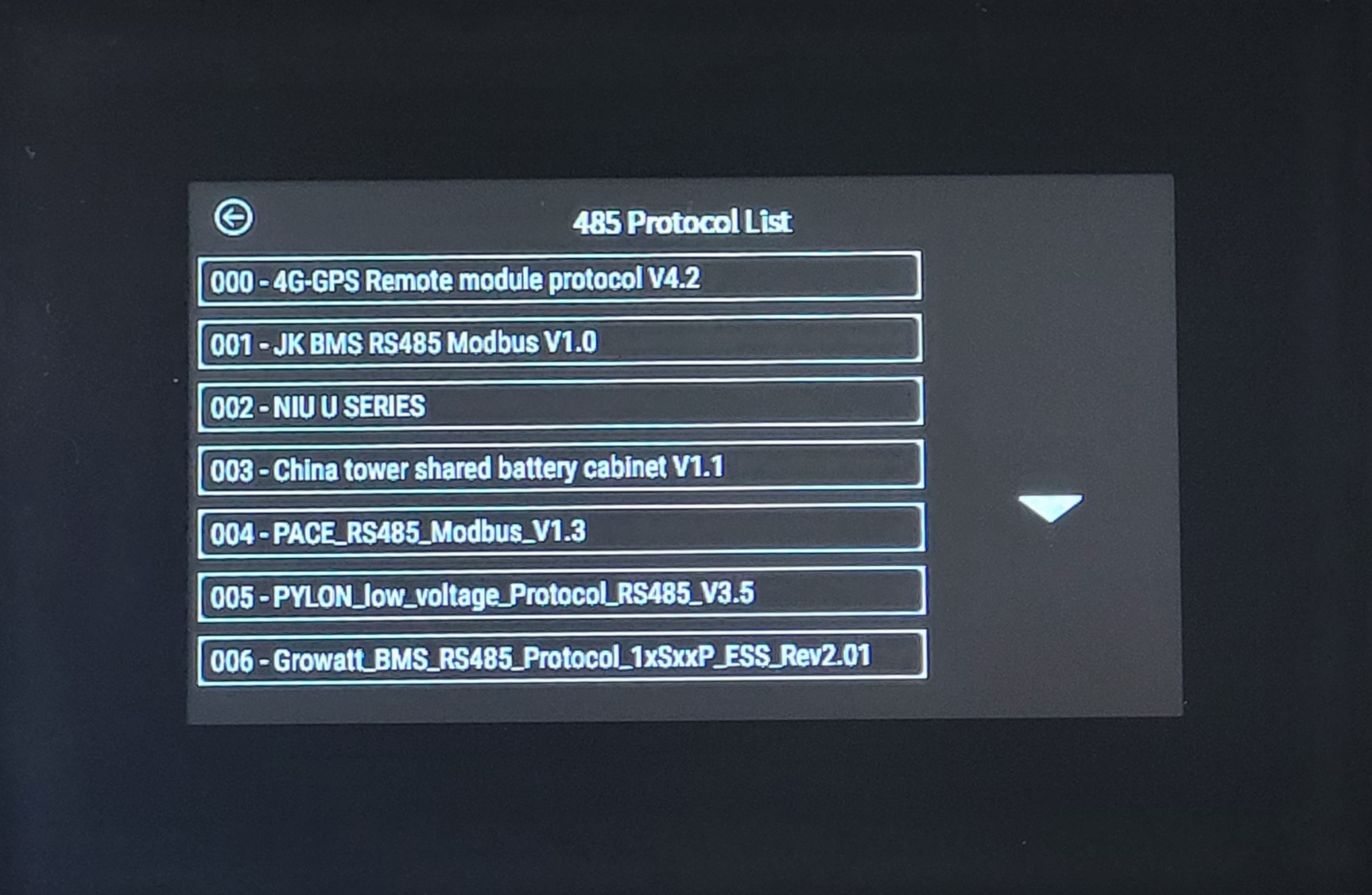

• Ekran 3 -ustawienie protokołów komunikacyjnych -z możliwością zmiany.

W przypadku zastosowania ekranu do kilku magazynów połączonych równolegle i skomunikowanych po łączu RS485 istnieje możliwość wyświetlania parametrów (napięcie, prąd, stan naładowania, napięcie na ogniwach) dla każdego magazynu na jednym monitorze. Ekran musi być podłączony do BMS Master, a w szystkie magazyny muszą mieć BMS JK Inverter w wersji V19.

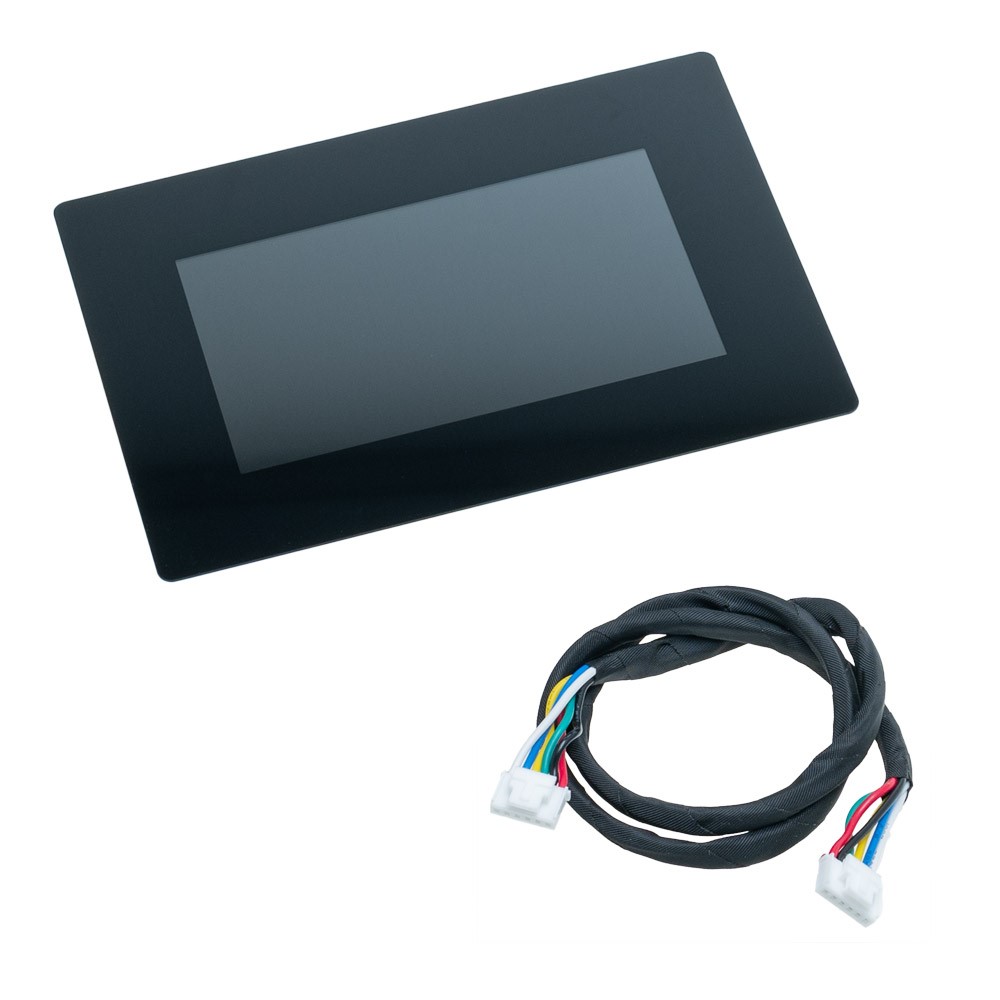

Ekran dostarczany jest wraz z przewodem połączeniowym. Przy tym ekranie istnieje możliwość ustawienia BMS, by ekran pozostawał cały czas włączony – np. przy obsłudze dużych magazynów energii.
