Moduł BMS JK Inverter Li-Ion-LiFePO4 7S-16S 150A V19 zestaw do banku energii

Najnowsza wersja dobrze znanego BMS JK Inverter

W stosunku do poprzedniej wersji wprowadzone zostało szereg zmian konstrukcyjnych i programowych poprawiających funkcjonalność urządzenia. Najważniejsze z nich to:

• ulepszony algorytm obliczania stanu naładowania akumulatora SOC
• możliwość pracy z nowym cało szklanym ekranem LCD 4,3″ W przypadku połączenia równoległego akumulatorów wyposażonych w BMS V19 i zastosowania nowego ekranu istnieje możliwość wyświetlania danych ze wszystkich BMS na wspólnym ekranie.
• nowa konstrukcja niektórych gniazd wyjściowych
• całkowicie nowy soft, którego nie można zastosować w BMS JK Inverter V14 i V15.

Jednocześnie firma JK zachowała pełną kompatybilność ze starszymi wersjami. Oznacza to bezproblemową współpracę w systemie równoległym magazynów energii wyposażonych w różne wersje BMS JK Inverter.

Dalszy rozwój oprogramowania przewidziany jest jedynie dla nowej wersji V19. W oprogramowaniu V14 i V15 usuwane będą jedynie nowo zauważone błędy.

BMS JK Inverter do zarządzania magazynami energii to system łączący w jednym urządzeniu BMS SMART, moduł równoległy, balanser aktywny i interfejs komunikacyjny Comboard.

Rozwiązanie takie umożliwia znaczne uproszczenie instalacji i obniżenie jej kosztów. BMS Inverter firmy JK umożliwia pełną komunikację (CAN-RS485) z większością inwerterów dostępnych na rynku.

Pozwala na zrealizowanie funkcji ochronnych i monitorujących BMS Smart, umożliwiając jednocześnie bezpieczne łączenie równoległe wielu magazynów energii (wszystkie wyposażone w swoje, takie same systemy BMS). Balanser aktywny dba o wyrównanie napięć pomiędzy celami operując prądem do 1A lub 2A, co odpowiada potrzebom ogniw o dużych pojemnościach. Monitoring parametrów jest dostępny za pomocą opcjonalnego ekranu LCD lub standardowej aplikacji BT.

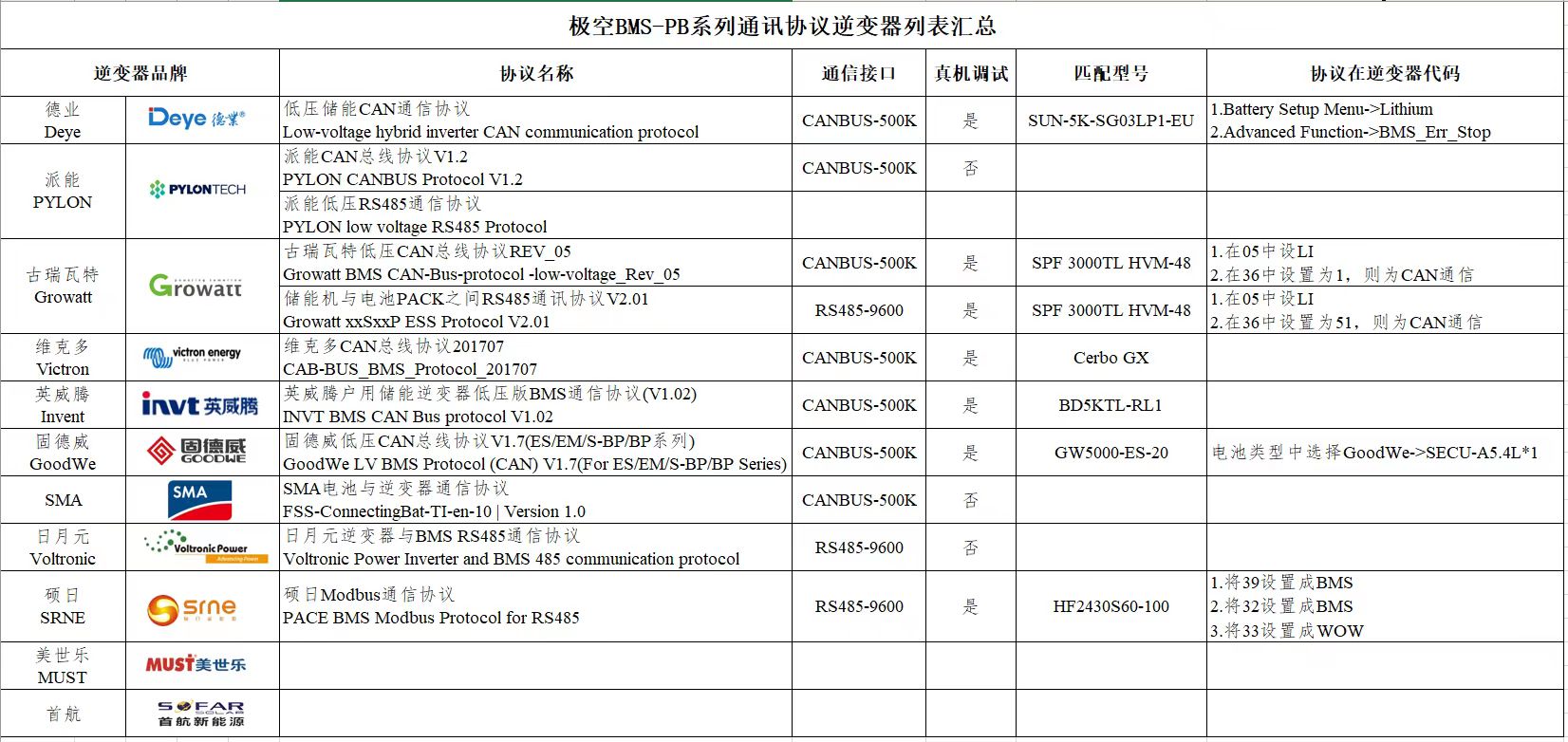

Za pośrednictwem płytki interfejsu komunikacyjnego, możliwy jest wybór odpowiedniego protokołu i ustanowienie komunikacji z większością inwerterów dostępnych na rynku. Nie jest do tego wymagany program na PC, wystarczy aplikacja mobilna.

BMS JK, to urządzenie w pełni konfigurowalne. Oznacza to, że może być użyty do obsługi pakietów ogniw Li-Ion, Li-FePO4, LTO. Jest przeznaczony do współpracy z różną ilością ogniw (w zakresie opisanym dla danego BMS).

Do prawidłowej pracy urządzenia niezbędna jest jego konfiguracja w aplikacji mobilnej. Wymagane jest, co najmniej podanie ilości cel i typu akumulatora. Bez wykonanej konfiguracji BMS nie zabezpiecza prawidłowo pakietu, co może doprowadzić do jego uszkodzenia.

Konfiguracja, opisana jest szczegółowo w załączonej instrukcji.

Parametry pracy układu mogą być zmieniane przez projektanta pakietu, tak by dostosować je do specyficznych wymagań, np. można ograniczyć zakres temperatur ładowania lub zwiększyć minimalne napięcie wyłączenia pakietu, by zwiększyć jego trwałość.

Dzięki zintegrowanej konstrukcji nie jest wymagane wykonanie wielu połączeń pomiędzy elementami systemu.  To zdecydowanie wpływa na atrakcyjność ekonomiczną rozwiązania, w porównaniu do budowy systemu z pojedynczych komponentów.

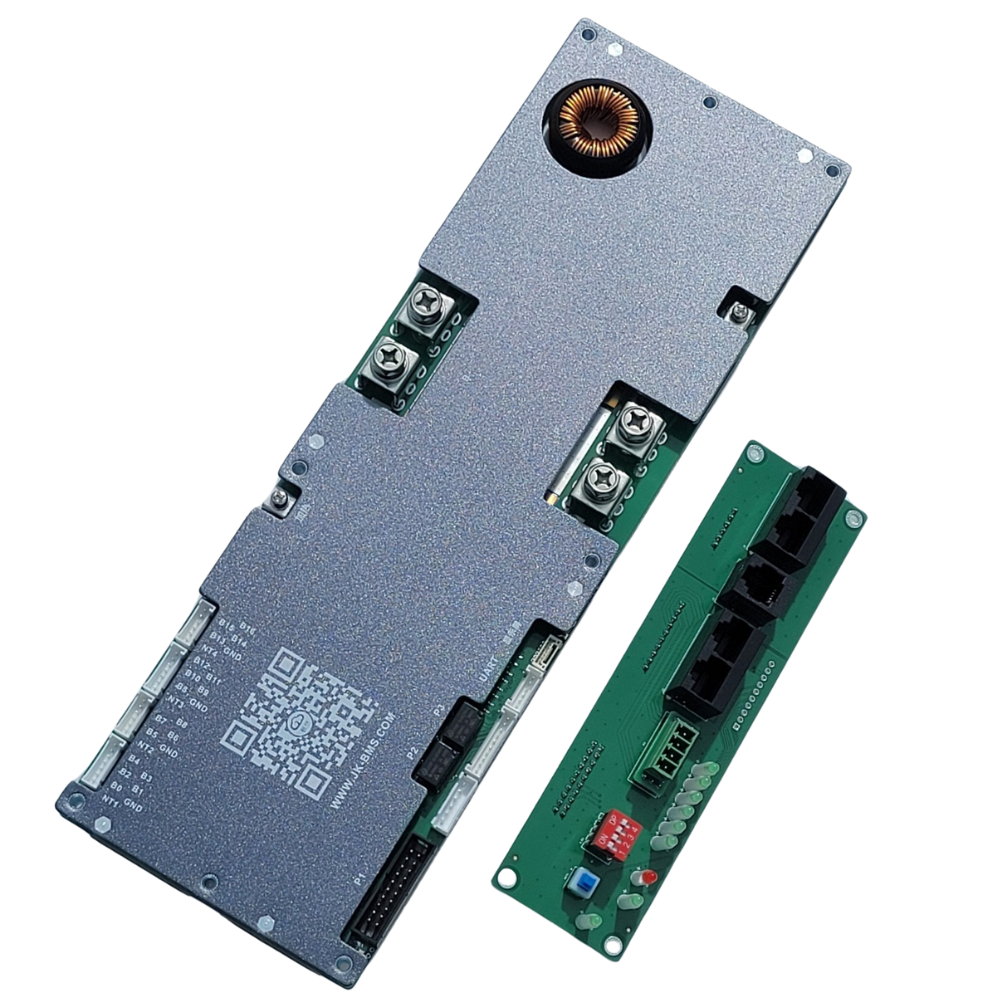

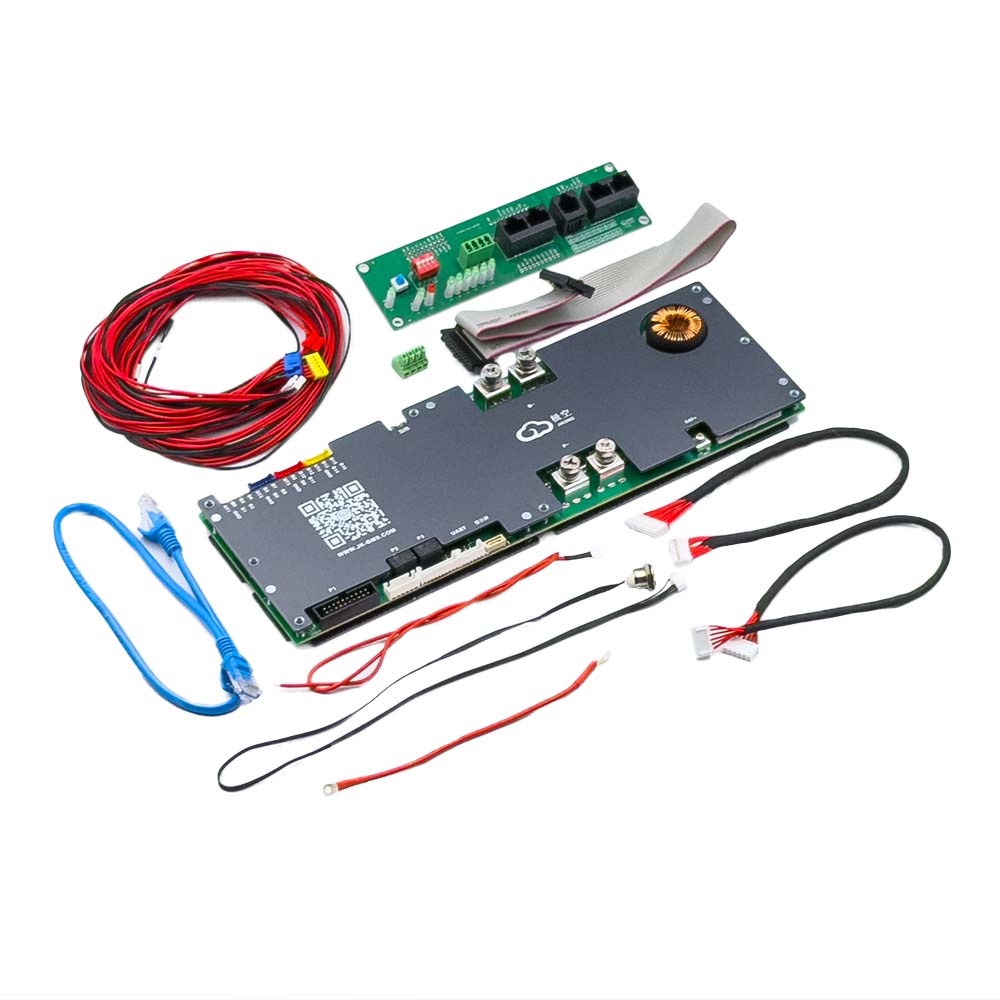

W zestawie dostarczana jest:

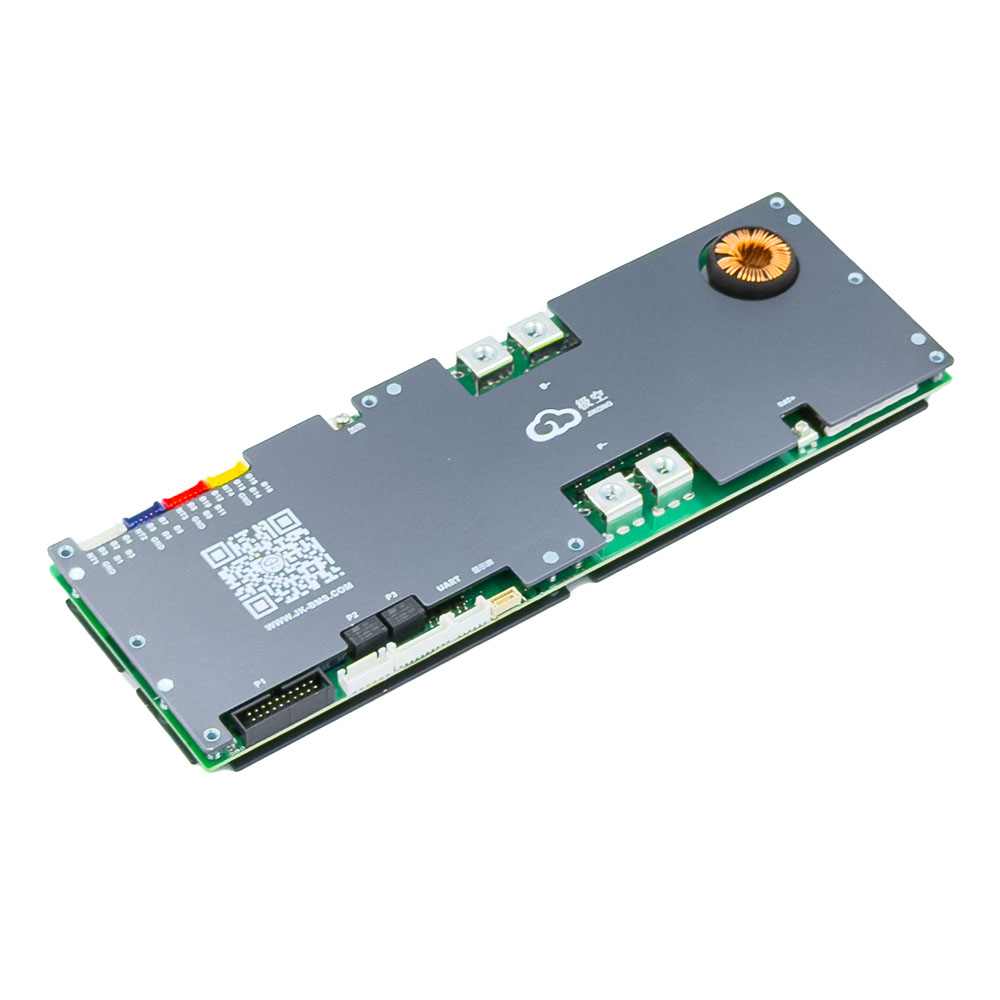

• BMS JK Inverter z balanserem aktywnym i modułem równoległym 10A

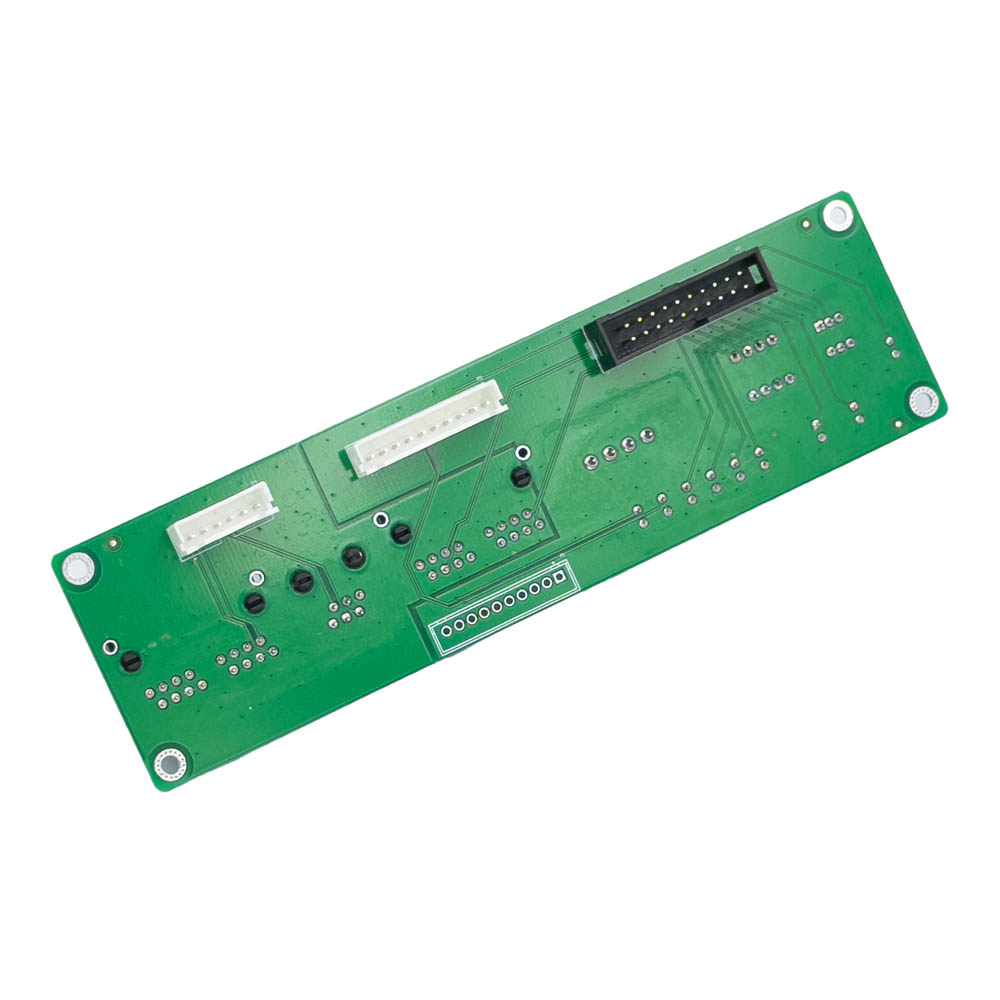

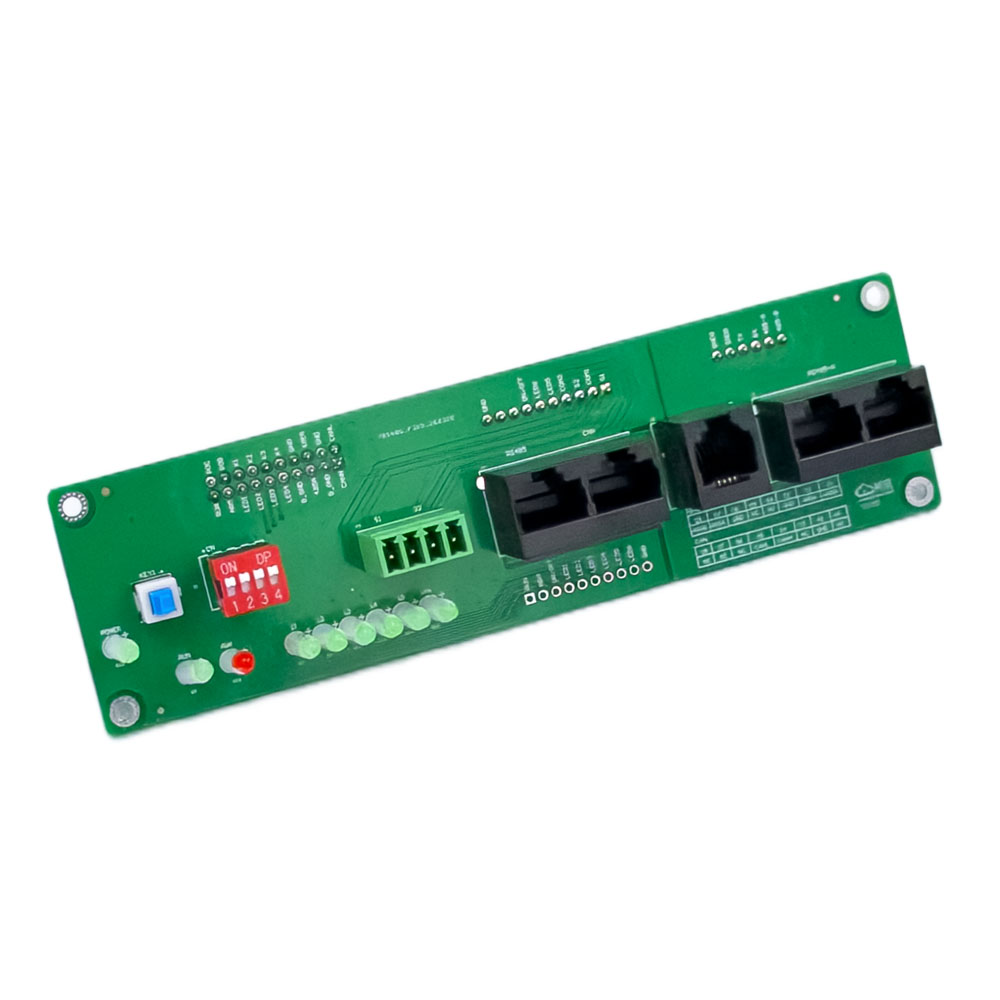

• Płytka interfejsu komunikacyjnego
• Komplet kabli wraz z 4 sondami temperatury

Jako opcję, można dokupić:

• Przewód do połączenia z PC -Kabel RJ45-USB
• Ekran LCD

UWAGA: Wszystkie BMS SMART mają większy pobór prądu niż BMS standardowe. Wynika z tego konieczność doładowywania pakietów podczas długiego przechowywania!

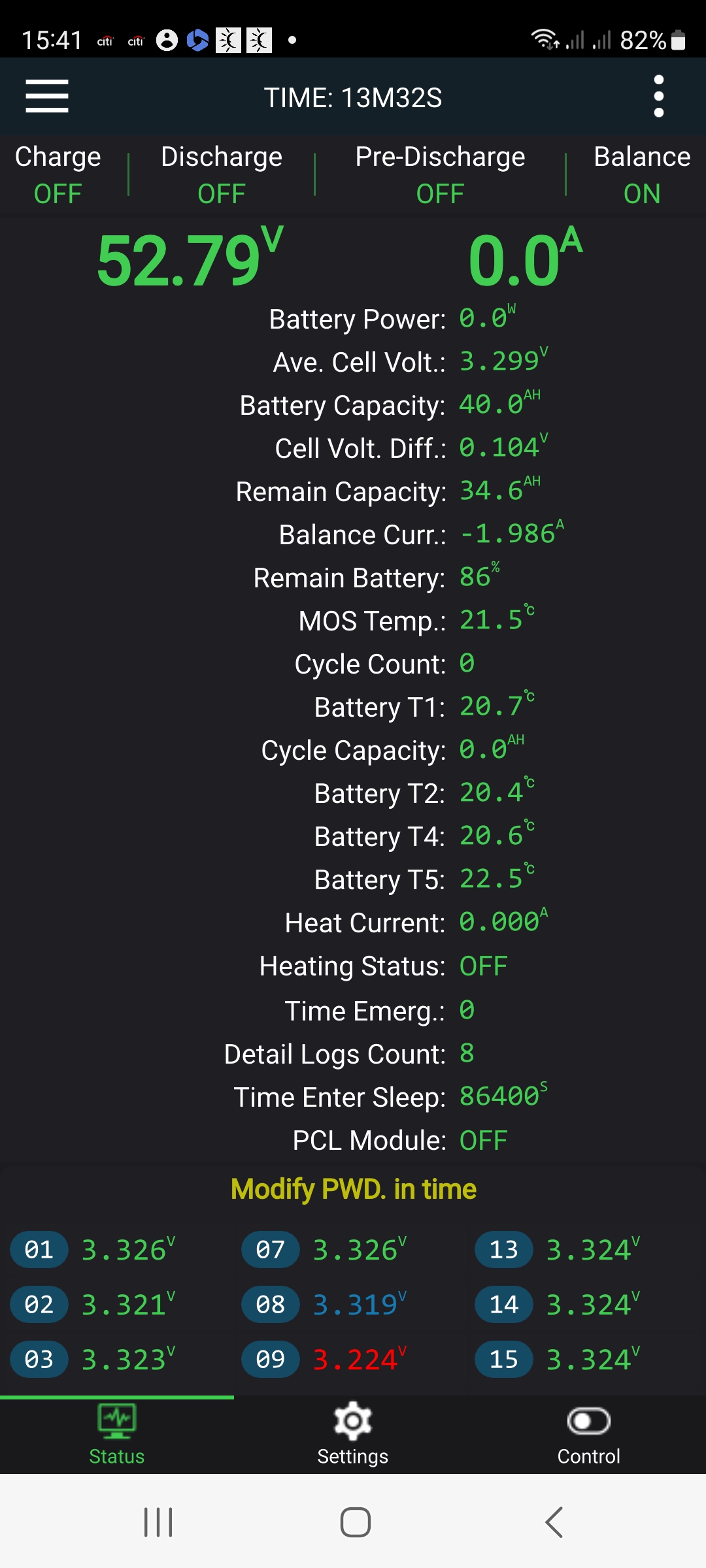

Do programowania i monitoringu parametrów, konieczne jest pobranie aplikacji.
