Przekaźnik DC 12 40A do mat grzewczych z podstawą

Przekaźnik do sterowania matami grzewczymi 12V

Przekaźnik umożliwia bezpieczne podłączenie zestawu mat grzewczych do BMS wyposażonych w funkcję sterowania matami grzewczymi.

Zwykle wyjścia BMS „Heat” mogą przenosić maksymalny prąd na poziomie 2-3A, stąd konieczność stosowania przekaźnika.

Rekomendowany przez nas zestaw mat grzewczych do akumulatora 12V ma moc 5x27W, co przekłada się na prąd powyżej 11A.

Jest to zdecydowanie za dużo do bezpośredniego podłączenia do BMS.

Oferowany przekaźnik umożliwia przeniesienie prądu do 40A.

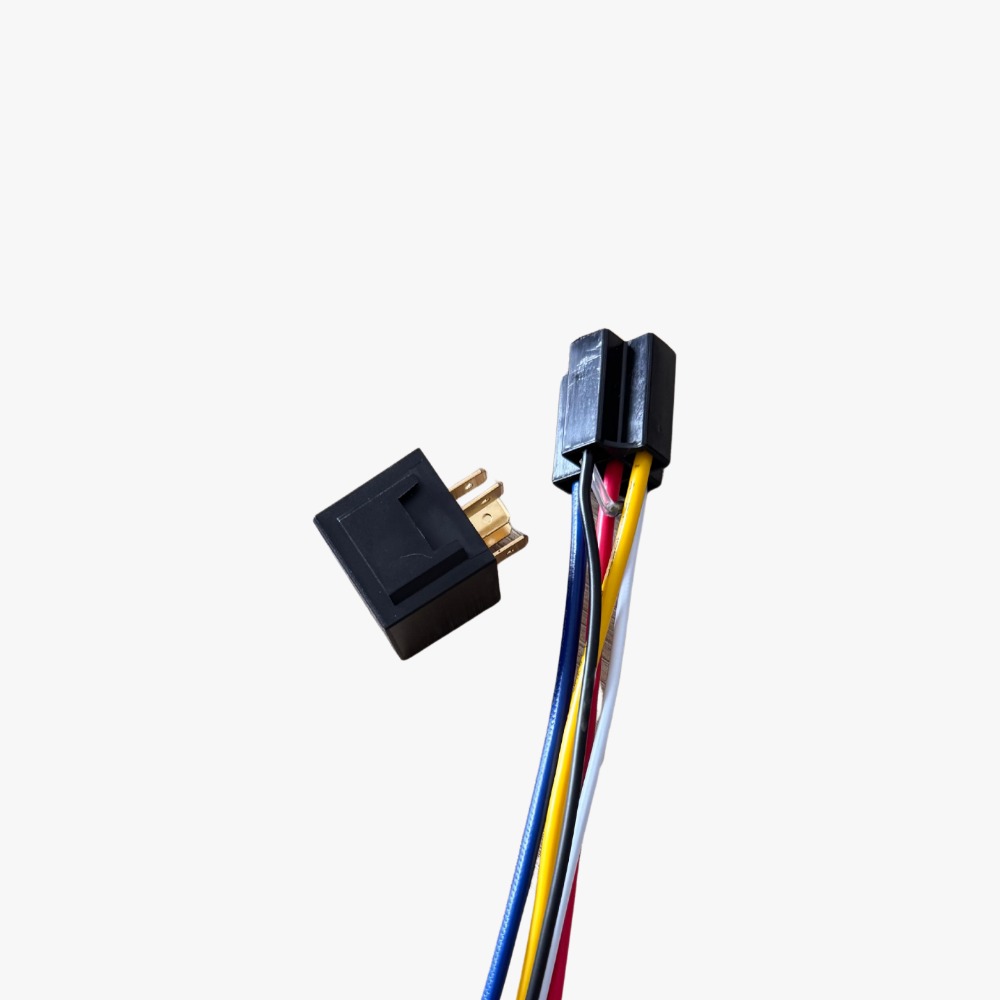

Jest wyposażony w gotową podstawkę z odpowiednio dobranymi przekrojami kabli (16 i 22AWG).

Dodatkowo zastosowana jest dioda zabezpieczająca wyjście BMS.

UWAGA:

ze względu na obecność diody należy przestrzegać właściwej biegunowości podłączenia -biały przewód to plus sterowania cewką.

• Żywotność 10 000 000 załączeń
• Czas załączenia ok. 10ms
• Długość przewodów gniazda ok. 19cm
• Wymiary przekaźnika 28,5 x 28,5 x 25 mm

• Przekaźnik bardzo solidnie wykonany, posiada miedziowane styki
• Bardzo dobrze spasowany z gniazdem
• Grube przewody gniazda 16AWG oraz 22AWG pozwalają na realne przenoszenie dużego prądu.

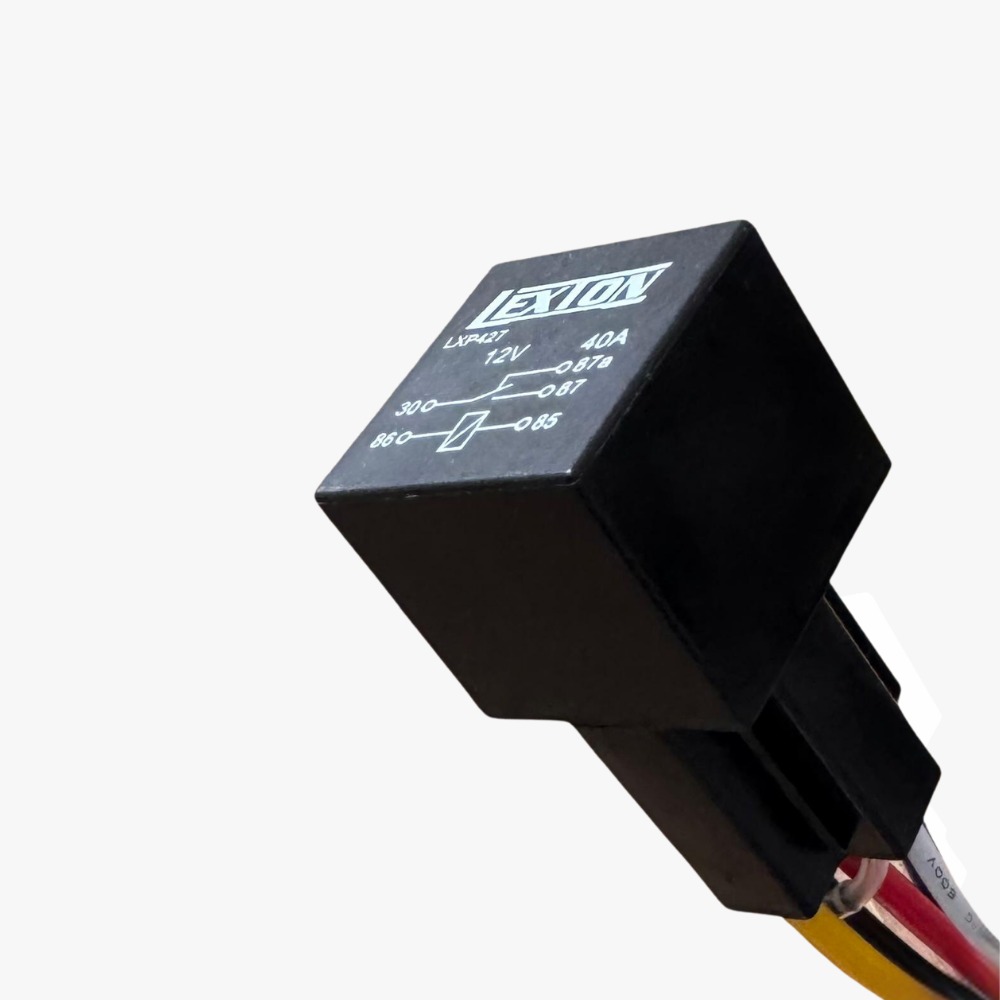

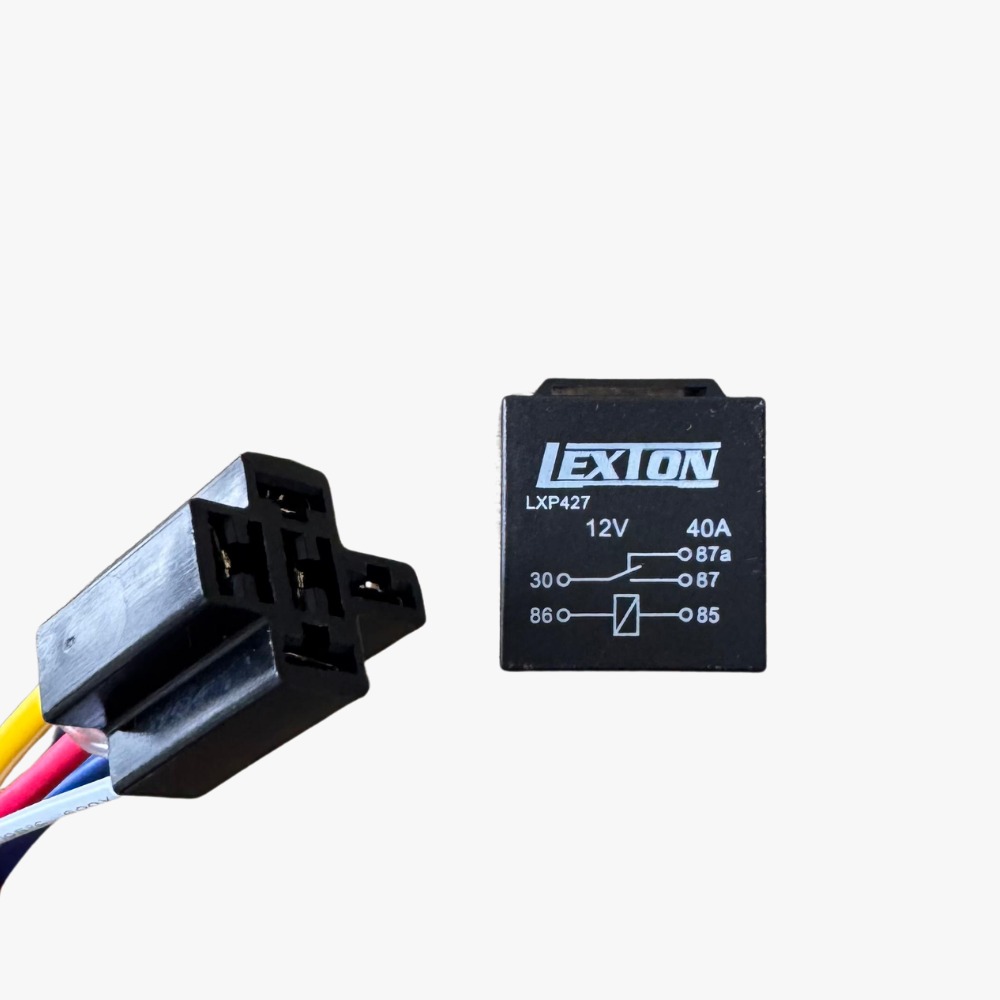

Przekaźnik posiada 5 styków

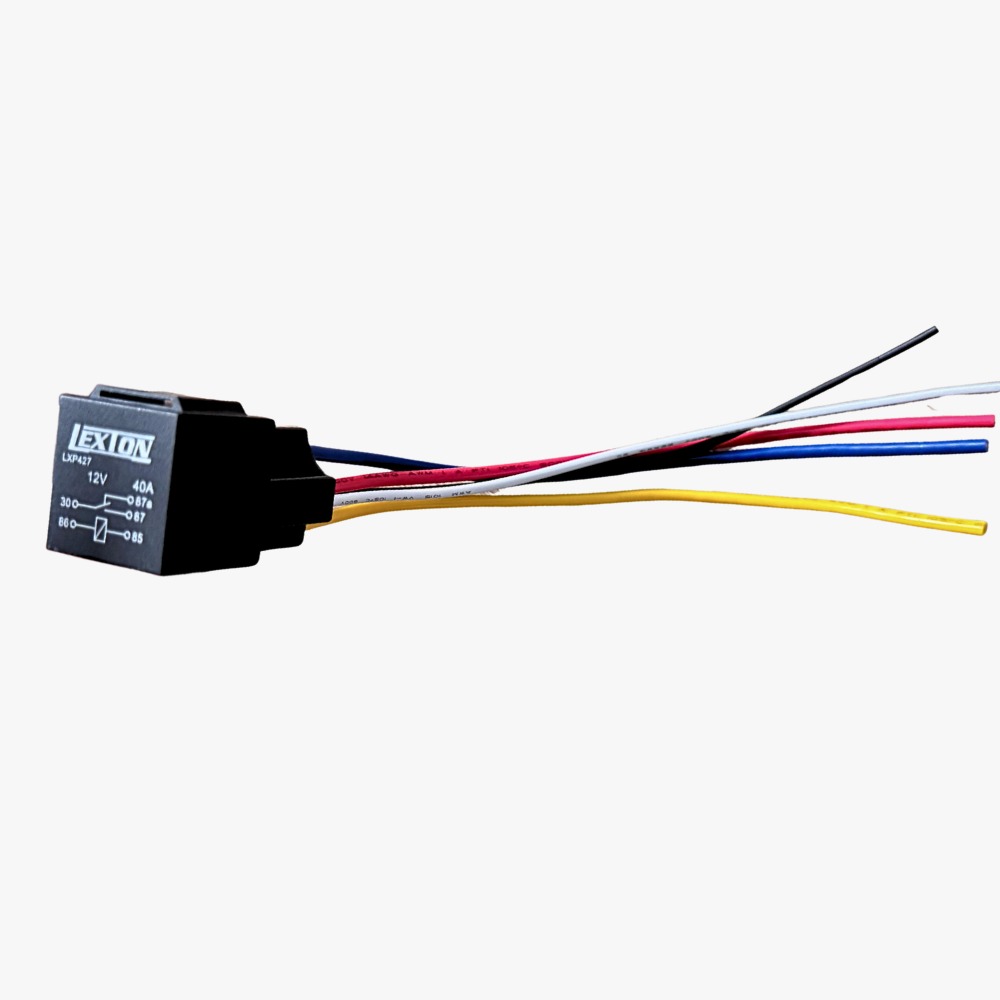

• do styków 85, 86 (przewód czarny i biały) podłączamy napięcie załączające cewkę.(BIAŁY TO PLUS).
• cewka zwiera styki 30 i 87 (przewód niebieski i żółty) NO
• cewka rozwiera styki 30 i 87a (przewód niebieski i czerwony) NC
• dioda zabezpieczająca podłączona jest zaporowo między stykiem 85/86.
