Obudowa do magazynu energii 15kWh pozioma wariant do bezpiecznika MCCB

Pozioma obudowa magazynu energii LiFePO4 – 48V / 24V

Polski projekt i produkcja.

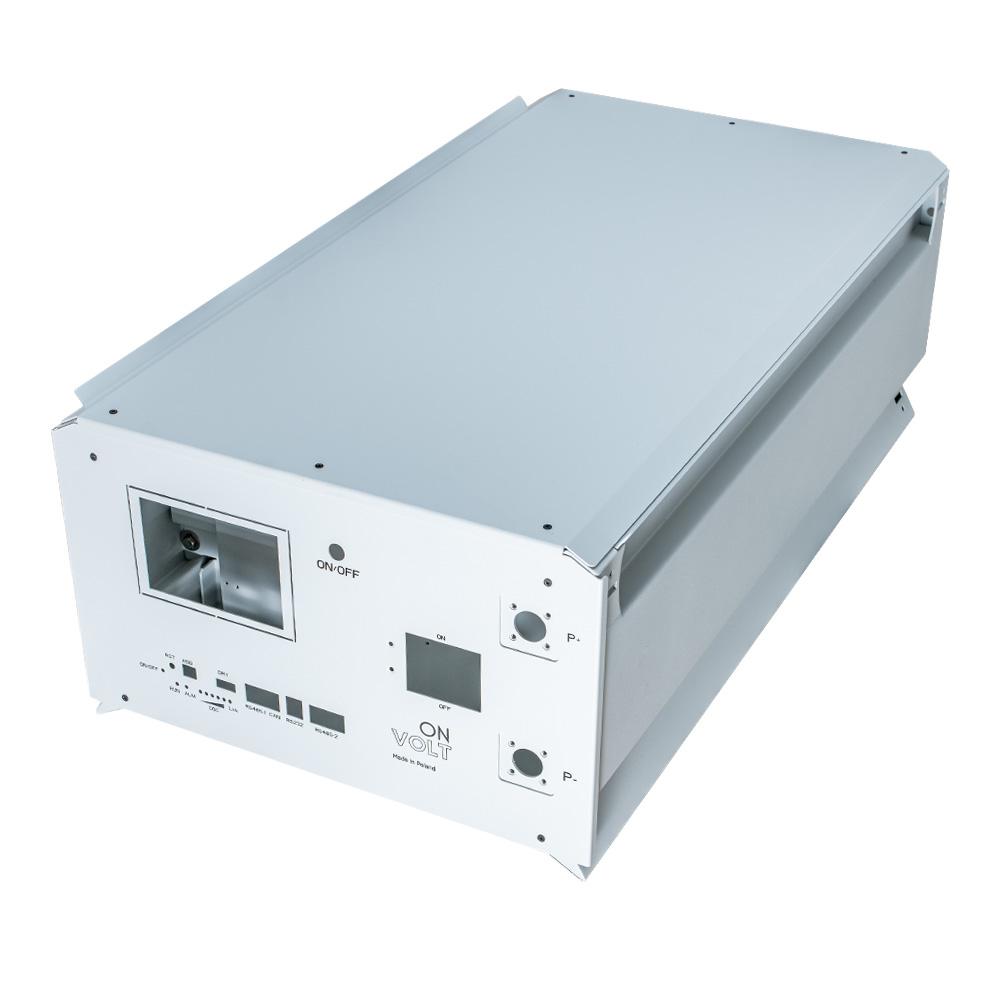

Pozioma wersja obudowy magazynu energii zaprojektowana do budowy nowoczesnych systemów
opartych o ogniwa LiFePO4.

• 16 ogniw 280–330Ah (MB31) – konfiguracja 16S1P / 48V
• 16 ogniw 280–330Ah (MB31) – konfiguracja 8S2P / 24V
• 8 ogniw 628Ah (MB56) – konfiguracja 8S1P / 24V

Obudowa umożliwia łatwe, bezpieczne i estetyczne zbudowanie magazynu energii.
Modułowa konstrukcja pozwala na późniejszą rozbudowę systemu bez wymiany obudowy.

Polski projekt i produkcja

Obudowa została w całości zaprojektowana i wyprodukowana w Polsce,
zgodnie z wysokimi standardami przemysłowymi.
Przeznaczona jako element większego systemu magazynowania energii,
który można rozwijać wraz z rosnącymi potrzebami użytkownika.

Najważniejsze zalety

• Bardzo sztywna konstrukcja

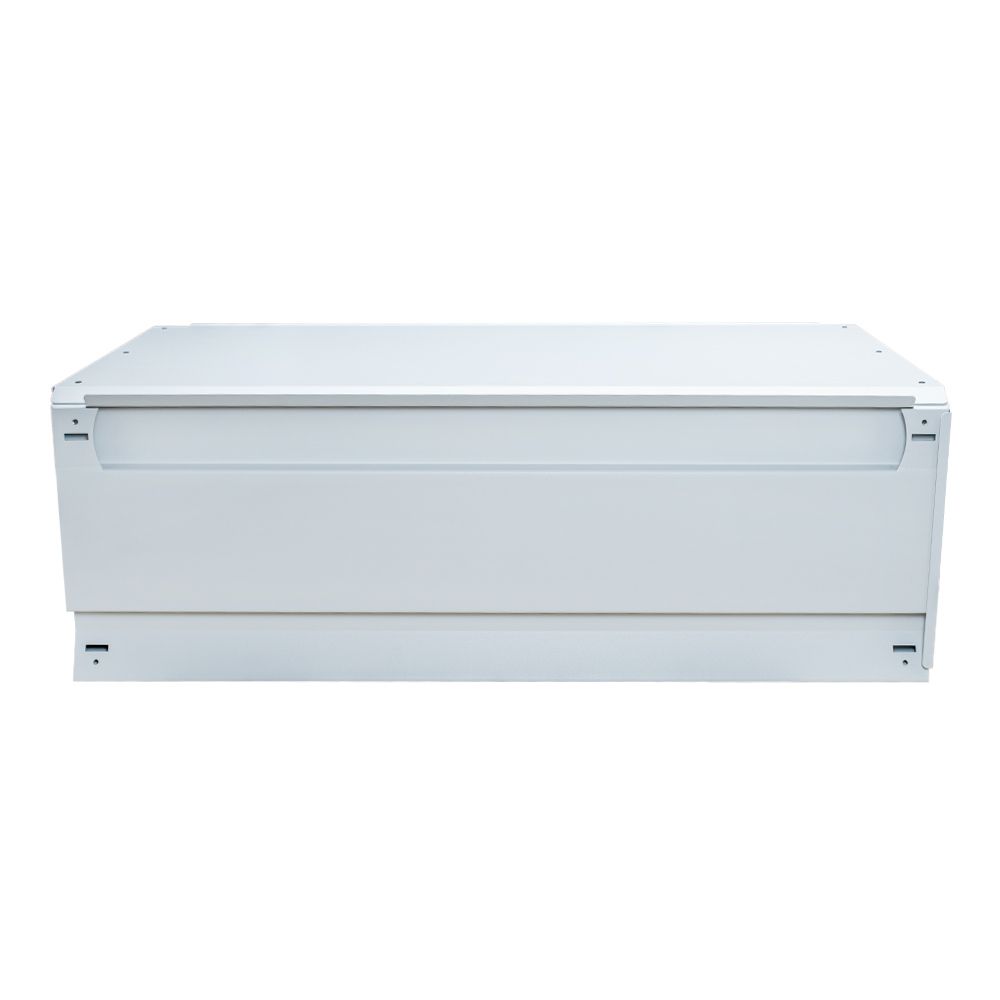

  Obudowa wykonana z jednego arkusza blachy z autorskim układem przetłoczeń.

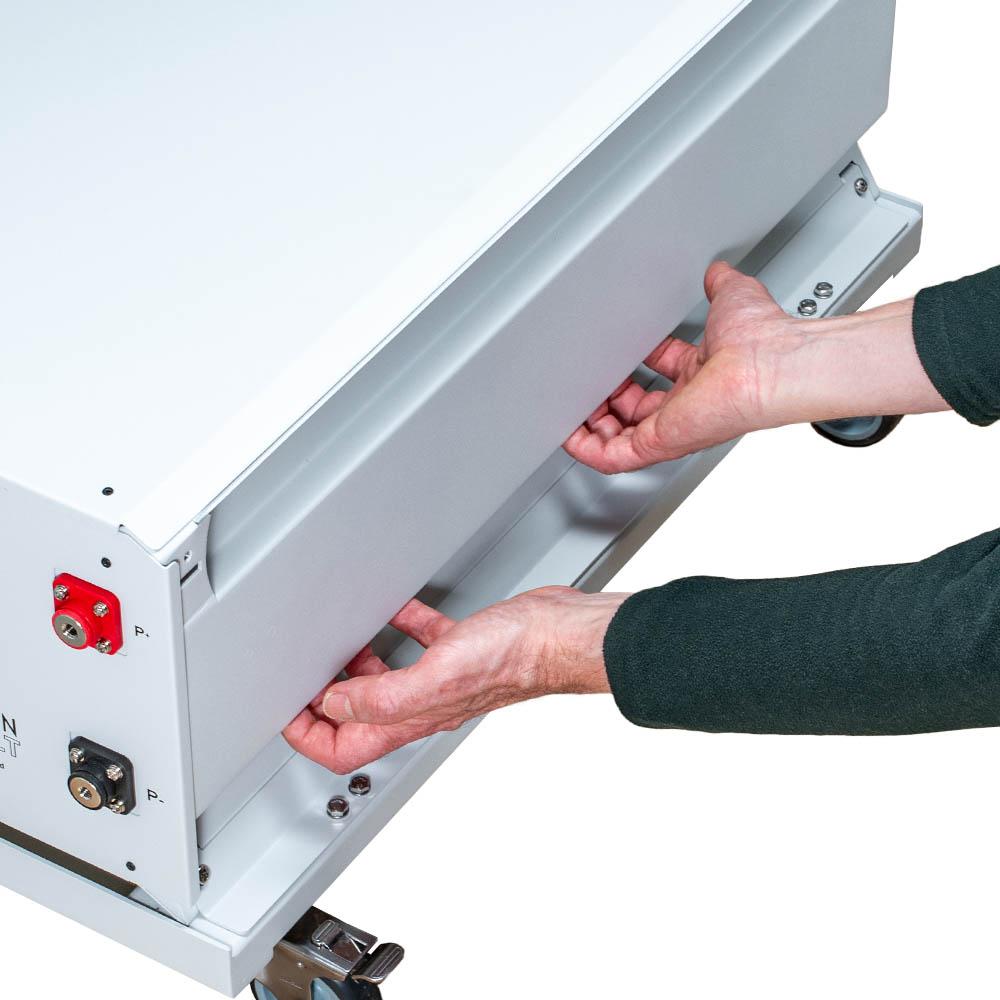

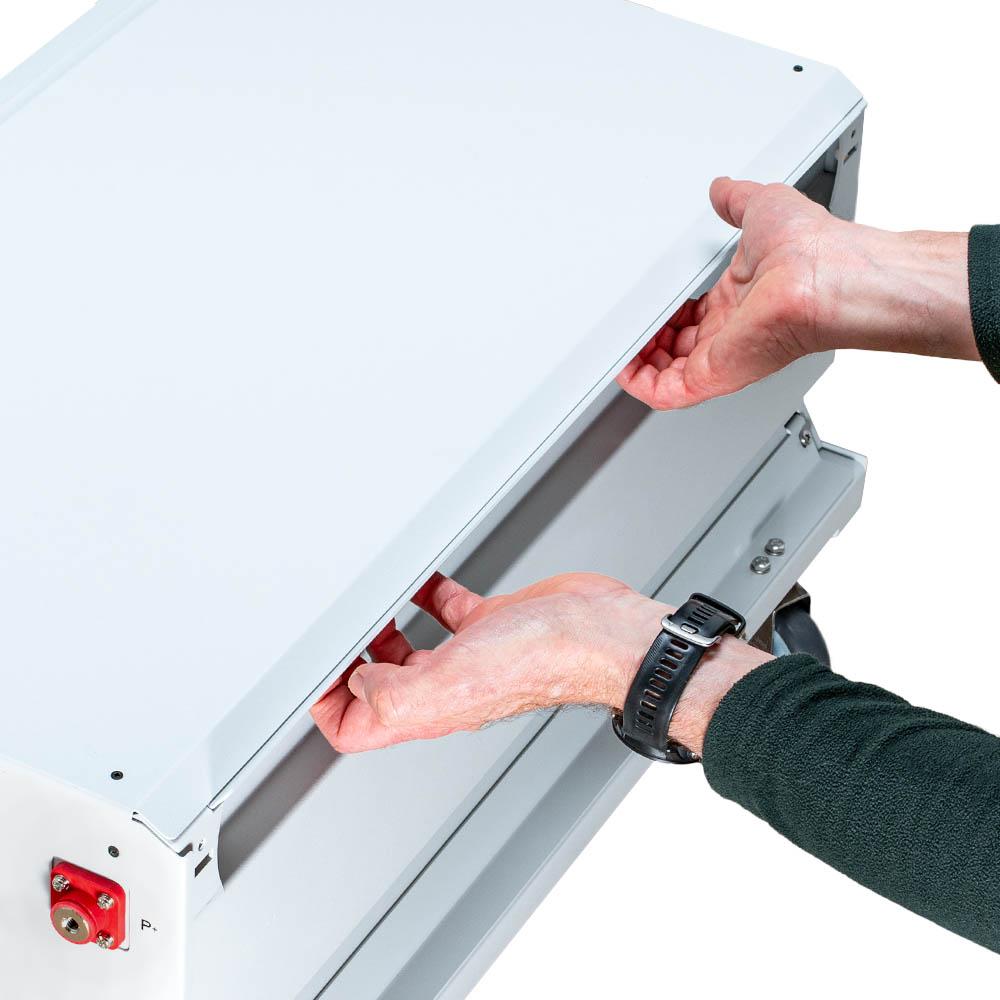

• Możliwość podnoszenia i transportu
  Boczne przetłoczenia umożliwiają podnoszenie gotowego magazynu (minimum 2 osoby).
  Opcjonalne uchwyty na pasy transportowe.
• Gotowa w całości – bez skręcania
  Obudowa dostarczana jako kompletny element, bez konieczności montażu.
• Łatwy montaż ogniw i osprzętu
  Bardzo dobry dostęp do wnętrza umożliwia szybki montaż ogniw, BMS i dodatkowych elementów.

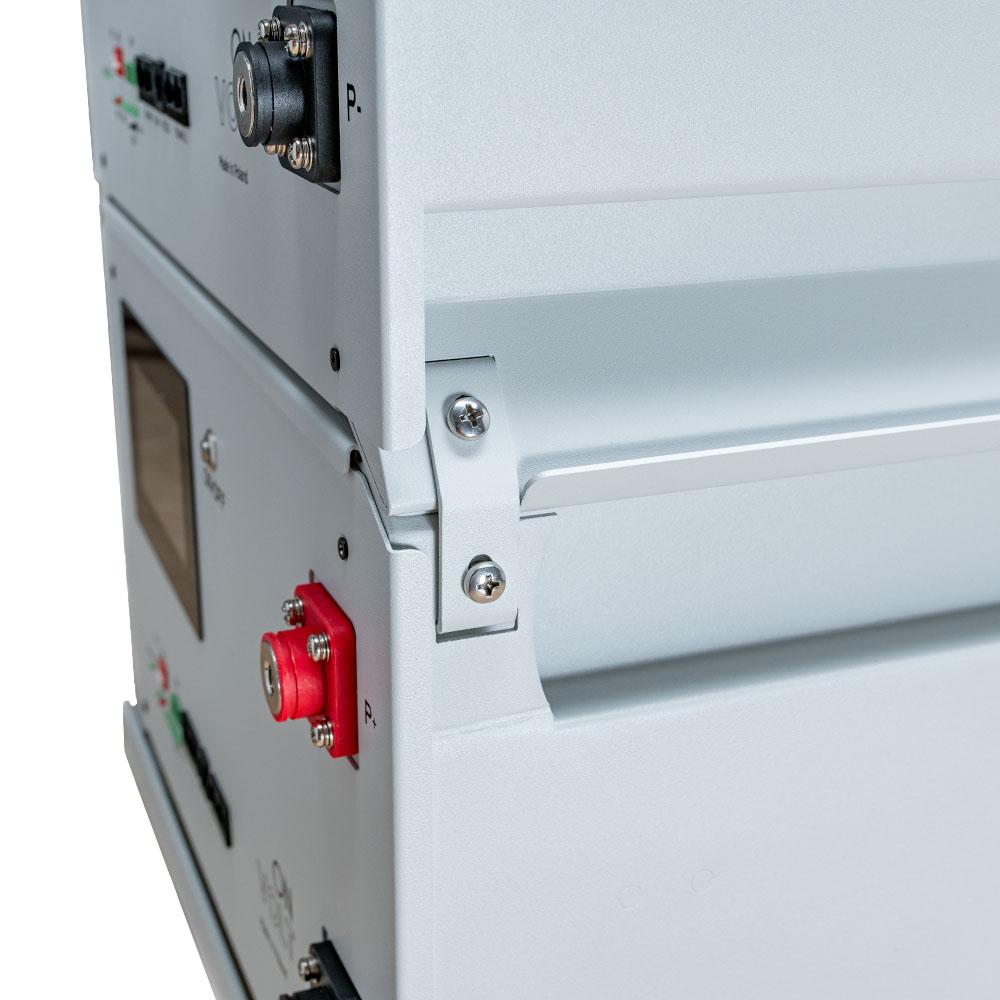

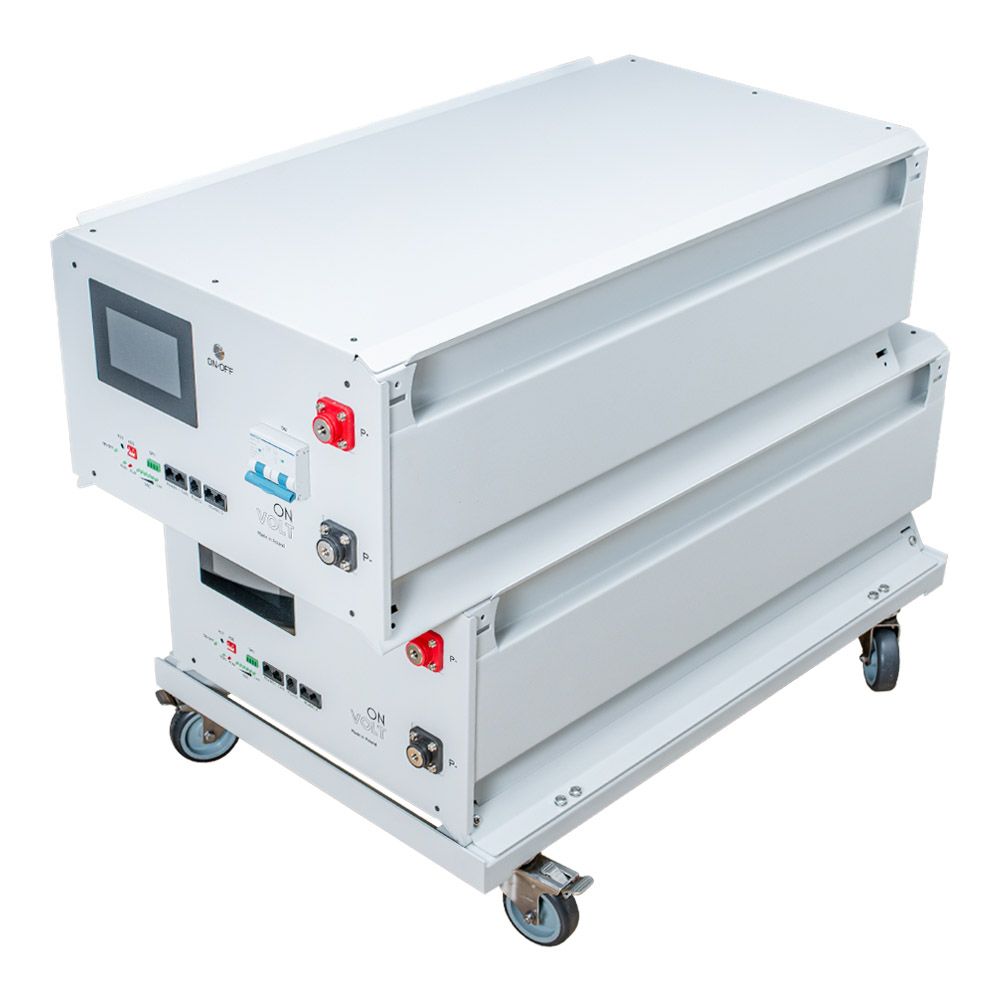

• Możliwość piętrowania magazynów
  Modułowa konstrukcja pozwala na piętrowanie magazynów bez dodatkowych ram i regałów (do 4 magazynów).
• Rozwój systemu bez zmiany obudowy
  Jedna obudowa pozwala zbudować magazyn 48V 280–330Ah lub 24V 628Ah.

Wersje zabezpieczeń

• Wersja z bezpiecznikiem MCCB 250A (2×125A) w panelu przednim – dotyczy tej oferty
• Wersja z bezpiecznikiem topikowym (dostepna w innej ofercie)

Istnieje możliwość zmiany wersji zabezpieczenia w trakcie eksploatacji
(po zakupie nowego panelu, bezpiecznika i modyfikacji połączeń).

Wersja z bezpiecznikiem MCCB umożliwia odłączenie magazyny od falownika. Bezpiecznik mozna wykorzystywac w wersji 250A dla BMS 200A i 150A lub 125A dla BMS 100A.

Kompatybilność BMS i osprzętu

Płyta montażowa BMS przystosowana do:

• JK BMS Inverter
• Daly HES
• Daly Smart 150–200A (CAN / RS485)

Możliwość montażu dodatkowych elementów:

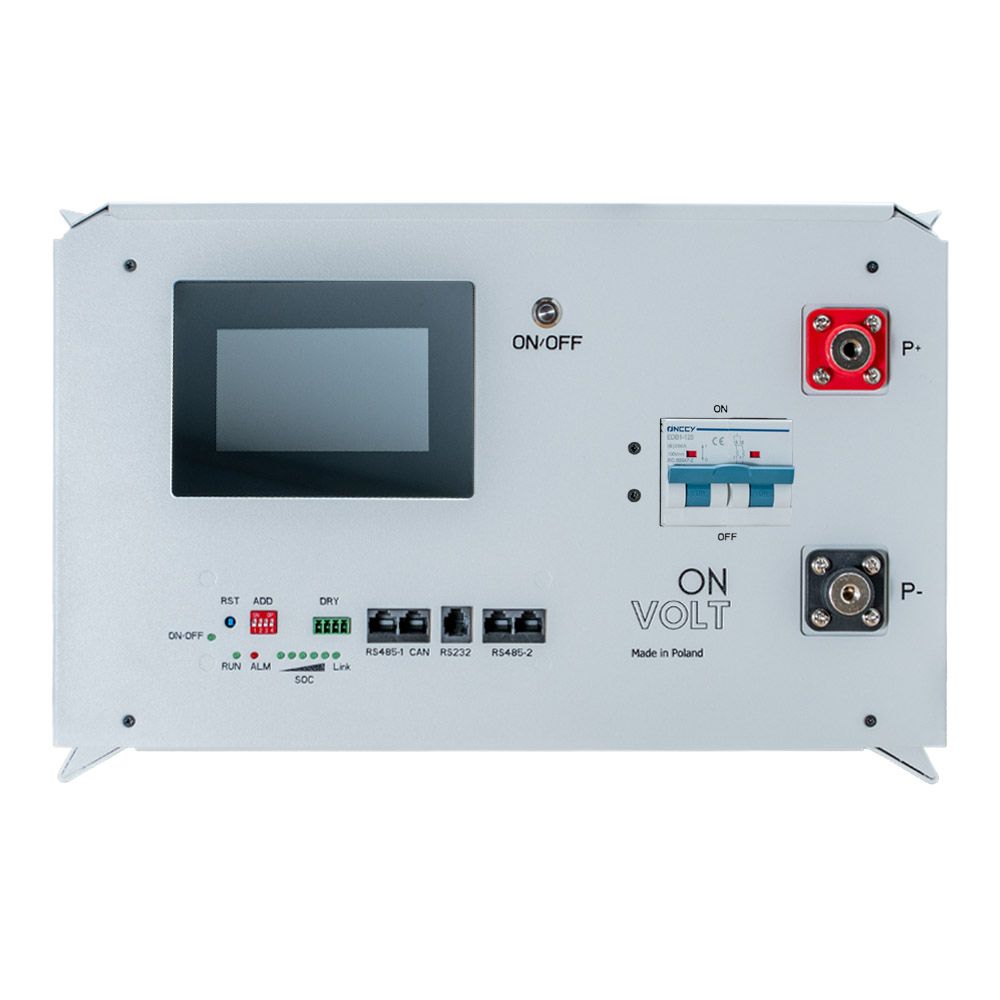

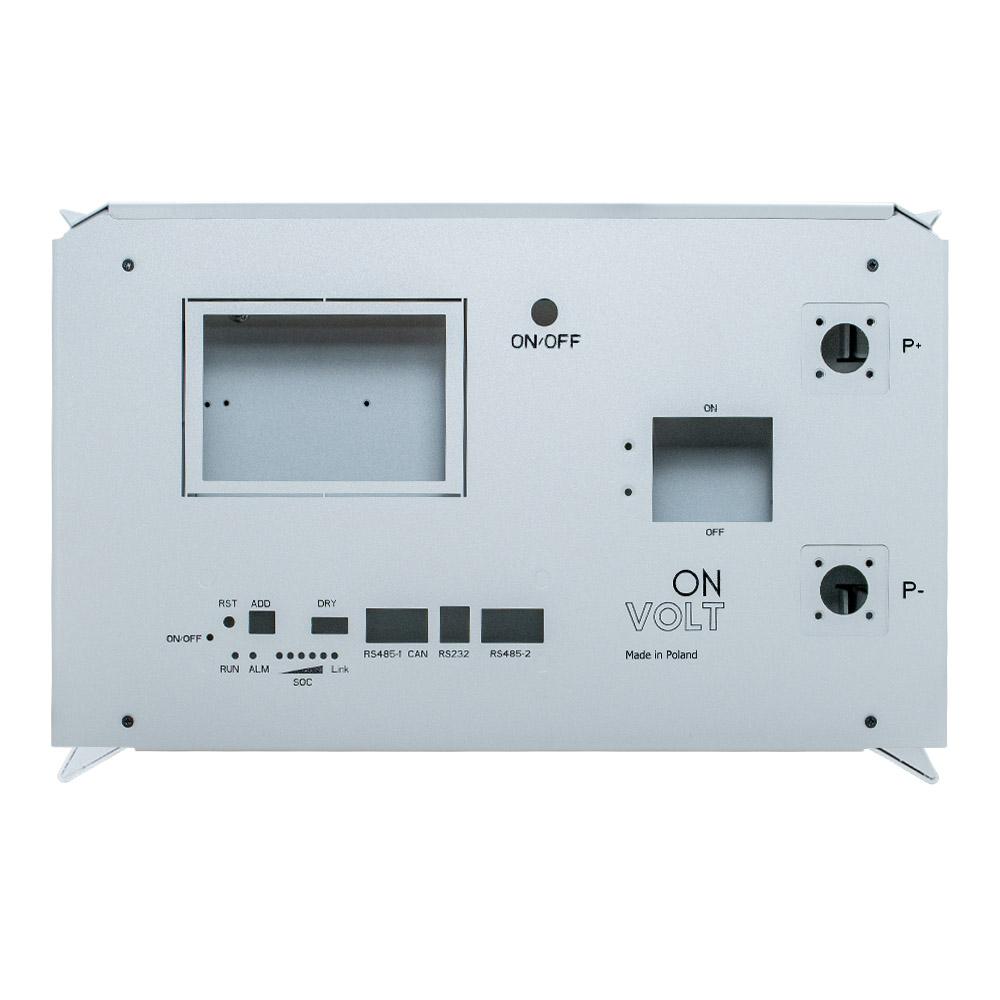

Panel przedni posiada otwór pod ekran LCD 4,3″ JK (Glass lub z ramką)
oraz jest kompatybilny z ekranami Daly.

Panel w zestawie przystosowany jest do płytki JK Inverter.
Zastosowanie płytki Daly wymaga modyfikacji niektórych otworów panelu.

Zawartość zestawu

• Obudowa z mechanizmem mocowania i kompresji ogniw
• Płyta montażowa BMS i osprzętu
• Przekładki izolujące boczne – 3szt.
• Przekładki izolujące przednia i tylna – 2szt.
• Przekładka izolująca dolna -1szt.
• Guma do kompresji ogniw – 1szt.
• Złącza prądowe dodatnie i ujemne
• Blacha mocująca bezpiecznik MCCB
• Komplet mocowań do drugiego magazynu
• Komplet śrub i nakrętek

Elementy opcjonalne – do dokupienia osobno

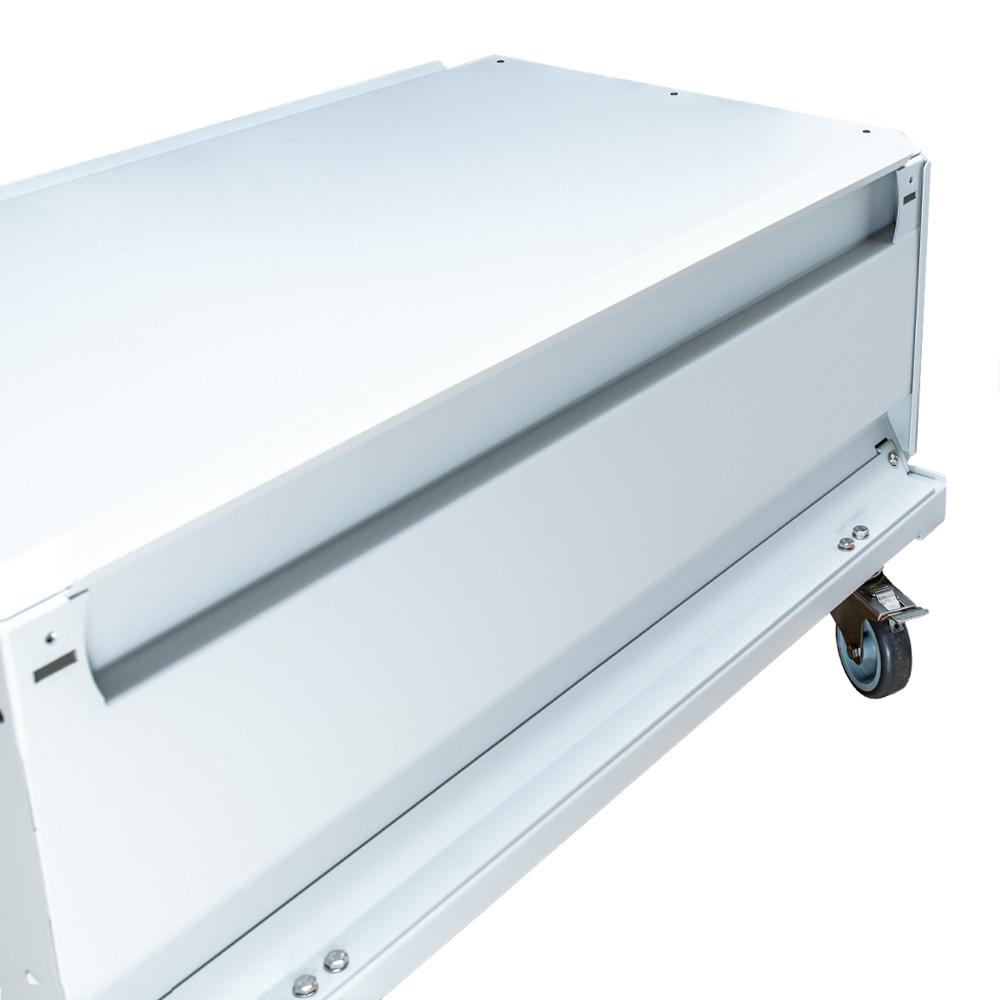

• Wózek- podstawa wersja standard do max. 2 magazynów
• Wózek- podstawa wersja HD do max. 4 magazynów
• Zestaw połaczeń elektrycznych MCCB-ogniwa z podwójną klemą
• Zestaw połaczeń elektrycznych MCCB -ogniwa ze szpilką M6
• Gumy izolatorów ogniw 14szt
• Bezpiecznik MCCB 250A (2x125A)
• Haki do podnoszenia magazynu -zestaw 4szt.

Informacje dodatkowe

Ogniwa, BMS, ekran LCD, połączenia elektryczne, bezpiecznik, wózek, haki oraz płytka komunikacyjna nie są elementami zestawu.

Zdjęcia mają charakter poglądowy i mogą przedstawiać elementy niewchodzące w skład zestawu.

W ofercie dostępne są również kompletne zestawy obudowy z pełnym wyposażeniem.
